Encuentros de Marquesinas

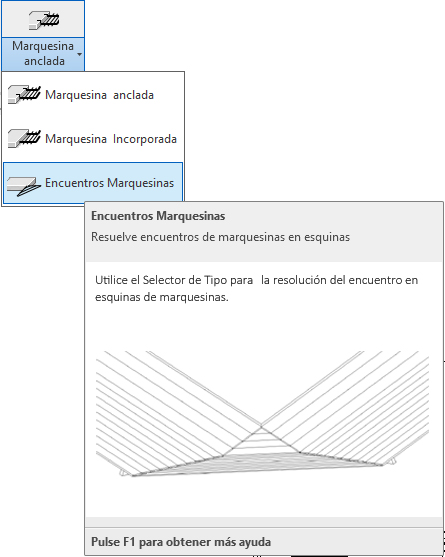

Seleccione desde el selector de tipos, esta solución para resolver los encuentros en marquesinas, tal como observa en la imagen:



Para resolver encuentros de marquesinas deberá proceder del siguiente modo:


1. Abra una vista de planta o 3D. En vista Planta, puede resultarle más fácil insertar el encuentro designando la esquina del canto superior del forjado, antes de colocar ambos tramos de la marquesina.

2. En el menú de UrbiCAD, haga click en Encuentros Marquesinas desde el selector de tipos (ver imagen anterior).

3. Coloque el encuentro, conforme se le especifica en los pasos siguientes.


Proceso a seguir para resolver los encuentros en esquinas:

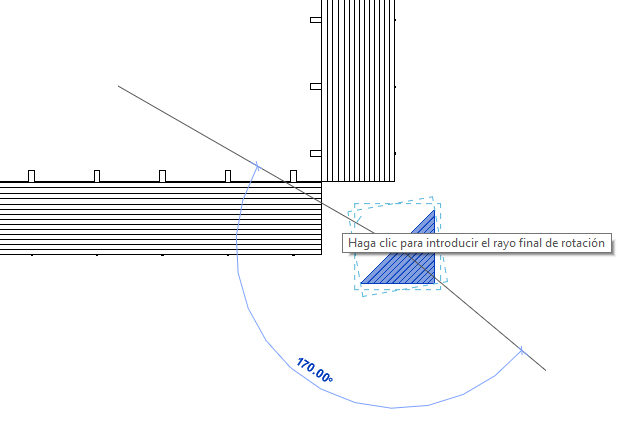

1º. Insertar el encuentro tal como se observa en la imagen, y posteriormente si es necesario deberá enfocarlo para facilitar la colocación, para ello utilice desde la cinta de opciones de Modificar, la opción de Rotar (comando abreviado RO):

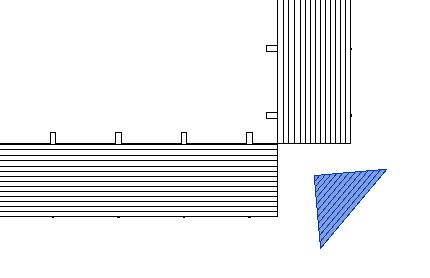

Procediendo así, ya tendrá preparado el encuentro para ajustarlo a ambos lados, tal como observa en la imagen inferior:

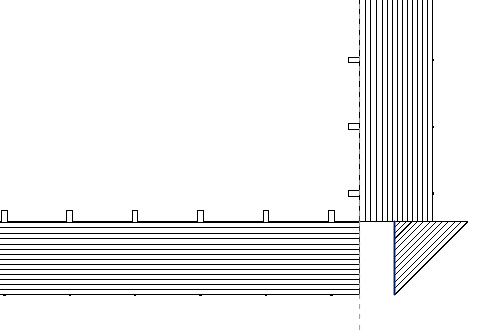

2º. A continuación desde la cinta de opciones de Modificar, ya puede utilizando la opción de Alinear, alinear ambas esquinas del módulo de encuentro a cada uno de los dos extremos de la marquesina, tal como observa en la imagen inferior.

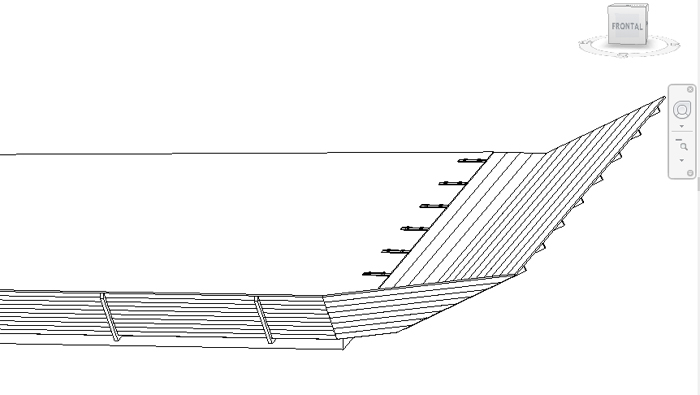

3º. Una vez alineadas ambas esquinas, es el momento de ver como ha quedado resuelto el encuentro en 3D:
