Colocar Grúa Torre

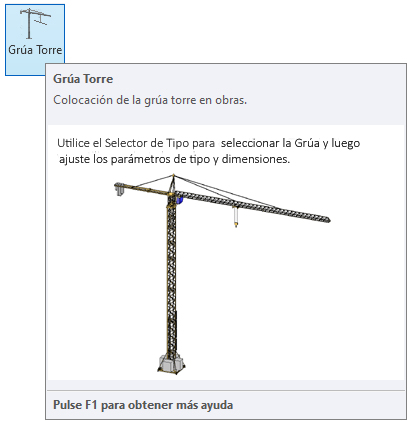

Seleccione desde el selector de tipos, Grúa Torre y ajuste los parámetros desde Propiedades, tal como observa en la imagen:



Utilice esta opción para colocar Grúas Torre en su obra.


1. Abra una vista de alzado, planta o 3D. Si trabaja en 3D debe recordar que en 3D no se tienen los niveles definidos, y esto puede ocasionar que la colocación de la base sea incorrecta.

2. En el menú de UrbiCAD, haga click en el tipo de Grúa Torre desde el selector de tipos (ver imagen anterior).

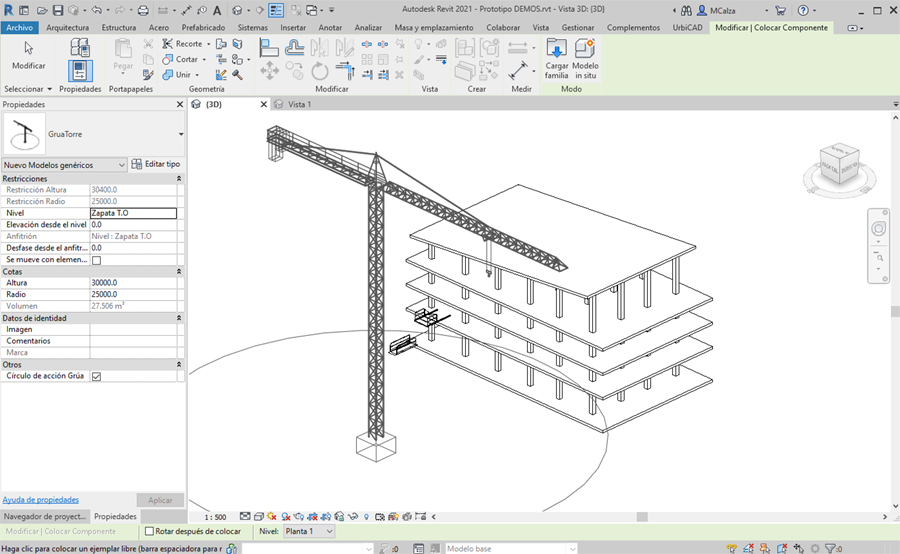

3. Inserte en el punto deseado la Grúa Torre, tal como observa en la imagen inferior. Pero no olvide desde Propiedades, ajustar el Nivel, la Altura y el Radio de la Grúa.

Igualmente deberá marcar o desmarcar la casilla de: Círculo de acción de la Grúa, para que este se muestre o se oculte.

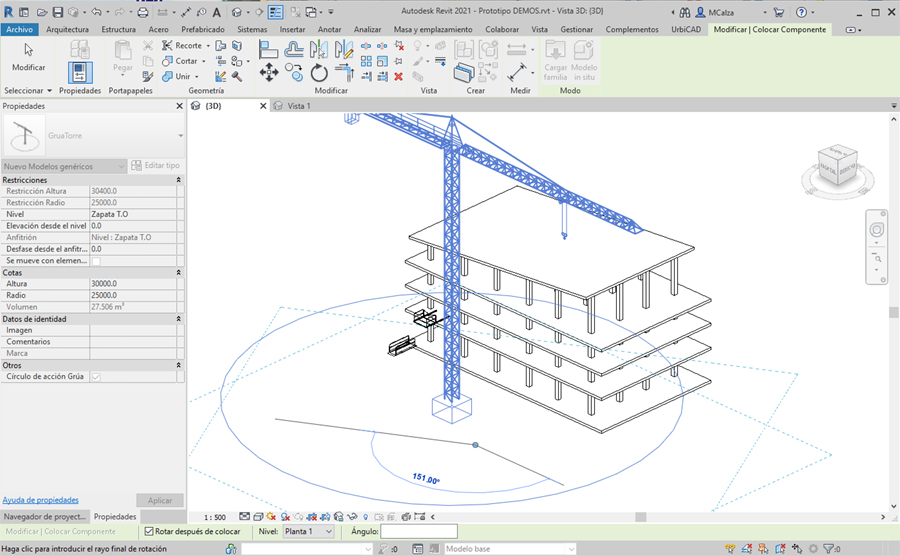

Si desea que una vez colocada la grúa, la pueda rotar para orientarla debidamente en el proyecto, deberá marcar la casilla de Rotar después de colocar, lo que le permitirá una vez insertada, el poderla orientar, o directamente colocar el ángulo:
