Colocar Rociadores

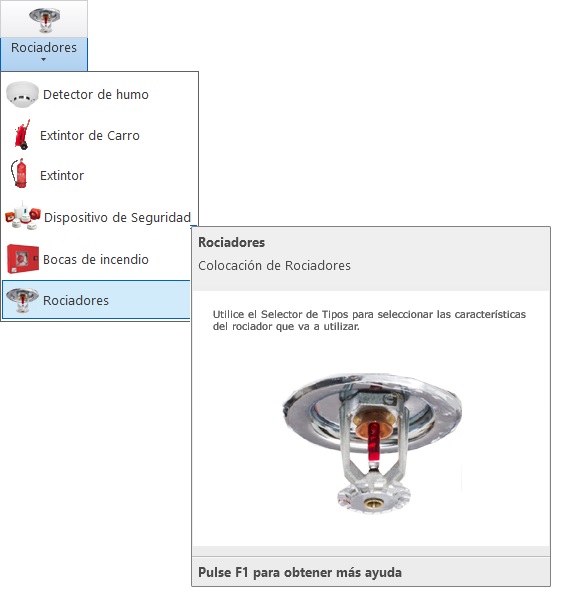

Seleccione desde el selector de tipos la opción de Rociadores, tal como observa en la imagen:

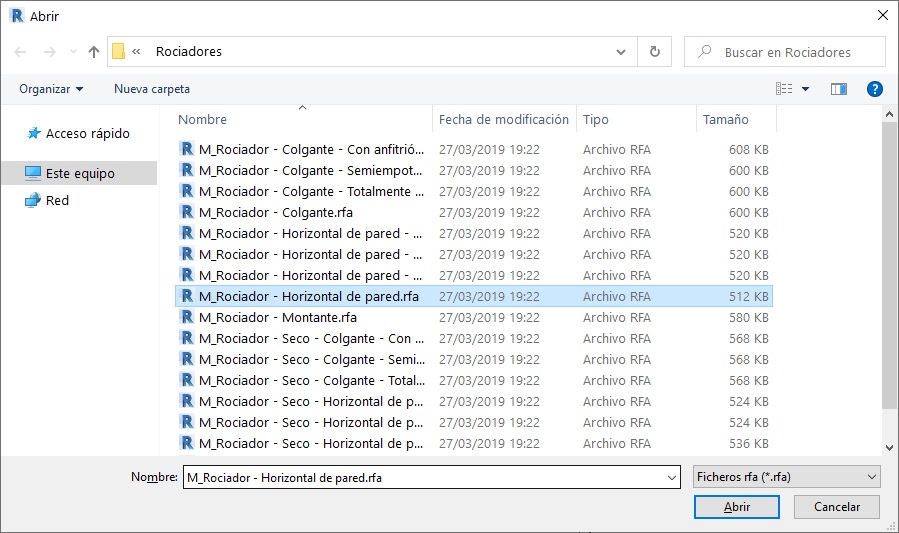

Se mostrará un listado de familias de Rociadores, elija la que quiera insertar en el proyecto y haga click en Abrir. Haremos el ejemplo con M_Rociador - Horizontal de pared.rfa:



Realice los siguientes pasos:


    1. Abra una vista de planta o 3D. Si trabaja en 3D debe recordar que en 3D no se tienen los niveles definidos, razón por la que le recomendamos trabajar siempre en vista planta y al nivel a cubrir.
    2. En el menú de UrbiCAD Seguridad Integral y Autoprotección, haga click en Rociadores (ver imagen anterior).

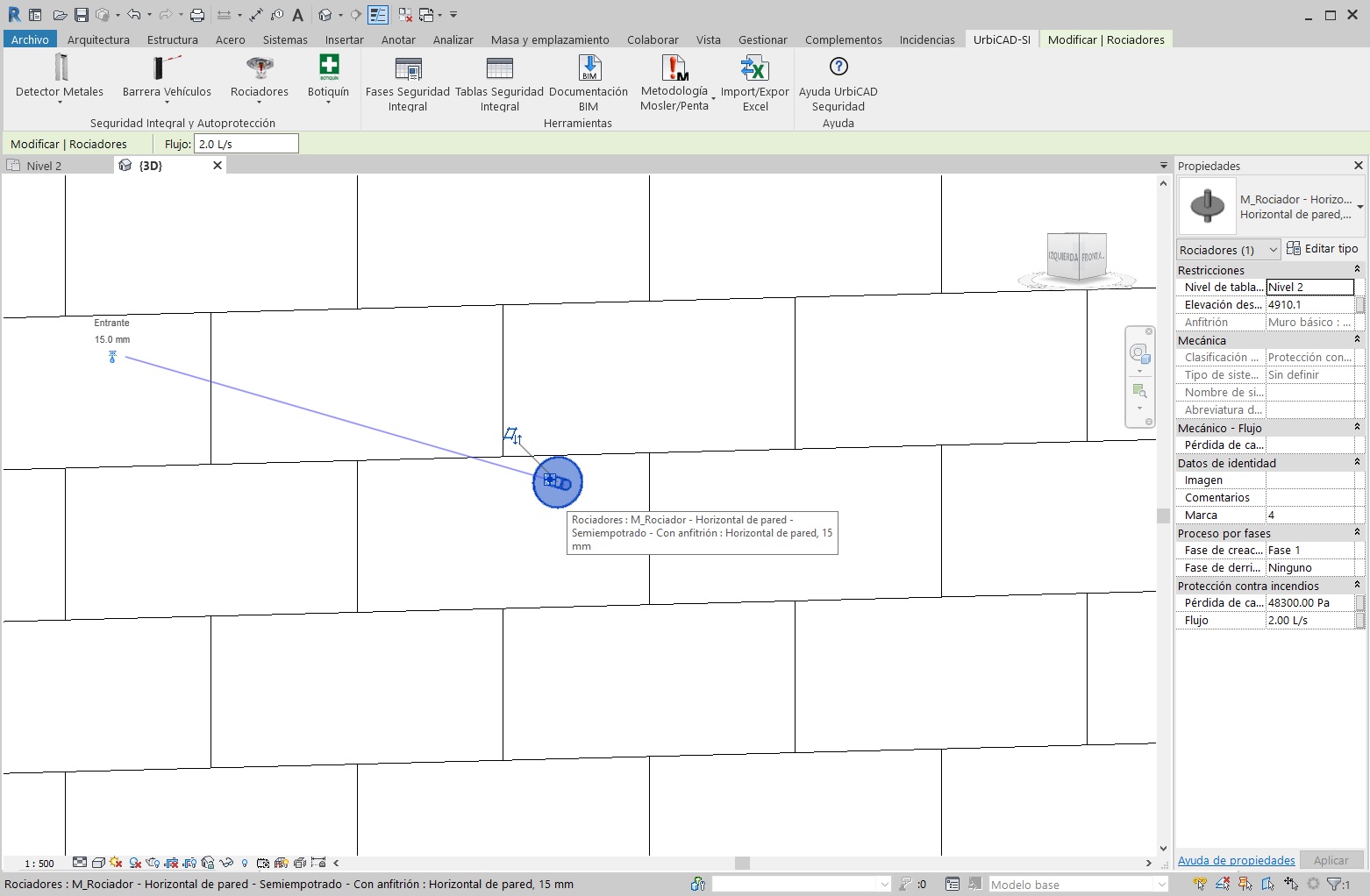

    3. Haga Click en cualquier punto del modelo para insertar la familia. Estas familias se colocarán sobre un muro/pared, se muestra el ejemplo de M_Rociador - Horizontal de pared.rfa:



    1. Puede utilizar desde la cinta de opciones de Modificar los comandos de Alinear (AL), Rotar (RO) o Mover (MV) para posicionar correctamente la familia.
    2. Desde propiedades puede concretar sus características y datos.
    3. Puede incorporar una tubería a nuestras familias (entrante).
