Colocar Barandillas de Seguridad

Puede añadir diferentes tipos de barandillas de Seguridad y dentro de cada tipo utilizar diferentes materiales, sobre forjados o sobre el plano de trabajo del terreno (si procede). Los tipos disponibles son:


1. Barandilla incorporada.

2. Barandilla tipo sargento de husillo roscado.

3. Barandilla tipo sargento de mordaza.

4. Barandillas de escalera.

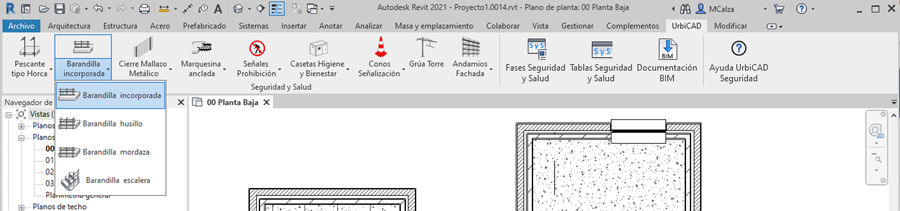

Para ello deberá acceder desde la barra de herramientas de UrbiCAD, tal como observa en la imagen:



Para añadirla en un forjado de su proyecto, difiere sensiblemente de unos tipos a otros, pero en términos generales deberá proceder del siguiente modo:


1. Abra una vista de planta o 3D.

2. Haga click en el tipo de barandilla que desee desde el selector de tipos. Si desea colocar un tipo de barandilla distinto del mostrado en el selector de tipo, seleccione otro tipo en la lista desplegable.

3. Asigne los parámetros y elementos del cuadro de Propiedades del tipo seleccionado.

4. Coloque el cursor sobre el forjado para mostrar una imagen de vista previa de la barandilla.

5. Cuando la imagen de vista previa se encuentre en la ubicación deseada en el forjado, haga click para colocar la barandilla.


Para saber la colocación correcta de cada tipo, así como sus propiedades y variantes, deberá acceder a la ayuda del tipo concreto que se ofrece a continuación.
