Sistema Integral de Protección Perimetral 'SIPER'

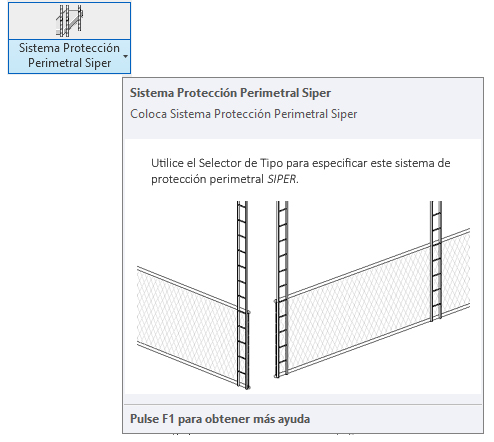

Seleccione desde el selector de tipos, la colocación del sistema, tal como observa en la imagen:



Para colocar este tipo de protección deberá proceder del siguiente modo:


1. Abra una vista de planta o 3D. Si trabaja en 3D debe recordar que en 3D no se tienen los niveles definidos, razón por la que le recomendamos trabajar siempre en vista planta y al nivel de la base de apoyo del sistema.

2. En el menú de UrbiCAD, haga click en el tipo de Sistema de Protección Perimetral SIPER desde el selector de tipos (ver imagen anterior).

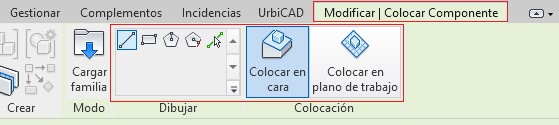

3. Una vez definido en su caso el nivel, para su colocación puede utilizar desde la cinta de opciones de Modificar/Colocar componente, la opción de línea o la opción de seleccionar linea.

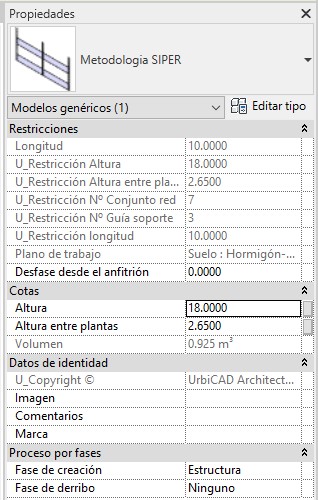

Antes de la colocación, ajuste los valores desde la tabla Propiedades (ver imagen inferior), teniendo en cuenta los siguientes criterios:

      • Altura entre forjados iguales: Si la altura entre forjados es la misma en todas las plantas (incluida la planta baja), en tal caso ajuste los valores de altura a la altura del edificio y Altura entre plantas a la que habrá fija y constante entre plantas, incluyendo la planta baja.


Ver el siguiente ejemplo ilustrativo




      • Altura entre forjados variable: Cuando la altura entre forjados es variable (cosa habitual), es decir que por ejemplo la planta baja tiene una altura de 4,95 m. y el resto de plantas una altura de 2,95 m, deberá colocarse el sistema en dos o incluso a veces en más fases:


a) La primera fase será la correspondiente a la planta baja y primera planta y se deberá ajustar la altura a la suma de la planta baja más la primera planta (4,95 + 2,95 m), es decir como altura se deberá poner en este caso del ejemplo 7,9 m. y como altura entre plantas 4,95 m (que es la altura de la planta baja).


b) La segunda fase será la colocación del resto de plantas (si todas las plantas tienen la misma altura, es decir la altura del ejemplo de 2,95 m.), en este caso se deberá colocar como valor de altura la suma de las alturas de forjados a cubrir (por ejemplo si fuesen 4 forjados será de 4 x 2,95 = 11,8 m.), y como altura entre plantas se debe colocar 2,95 m.

En el ejemplo siguiente (cuyos valores son los anteriores) podrá ver como proceder para estos casos habituales.





4. Ajustados los valores según sea el caso (valores entre forjados iguales o desiguales), desde la tabla Propiedades, haga click sobre un punto del canto del forjado para su colocación siguiendo los criterios expuestos en los dos videos anteriores.



Notas: Las restricciones de colocación en Revit del Sistema Siper atienden a estos criterios:


      • Mínimo número de forjados a cubrir: 2 forjados
      • Altura: (se refiere a la altura total a proteger en cada fase), puede tener un valor comprendido entre 5,3 y 50 metros.
      • Altura entre plantas: por defecto sale 2,65 metros, pero puede ser de 2 a 5 metros.
      • Desfase: Se recomienda utilizar un desfase (hacia el exterior del forjado) de al menos 15 cm., pero si las plantas altas tienen elementos que sobresalen en línea de fachada utilice el desfase apropiado para sortearlos.
