Barrera Hormigón
Barrera Hormigón

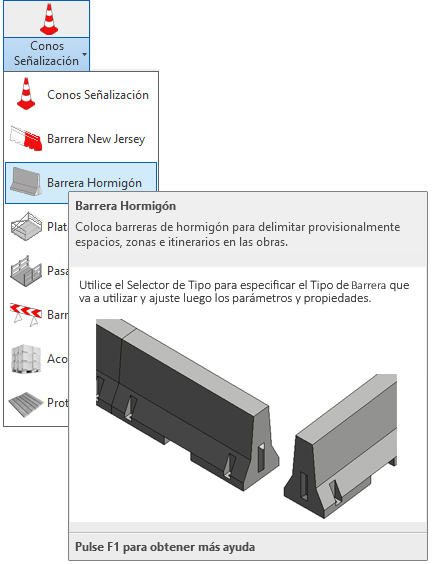

Seleccione desde el selector de tipos, Barrera Hormigón y dentro del tipo ajuste los parámetros, tal como observa en la imagen:
Utilice esta opción para la colocación de barreras de seguridad en sus proyectos de Seguridad.
Para su colocación, deberá proceder del siguiente modo:
1. Abra una vista de planta o 3D. Si trabaja en 3D debe recordar que en 3D no se tienen los niveles definidos, y esto puede ocasionar que la colocación sea incorrecta.
2. En el menú de UrbiCAD, haga click en el tipo de Barrera New Jersey desde el selector de tipos (ver imagen anterior).
3. Asigne el parámetros, del cuadro de Propiedades e insértela.

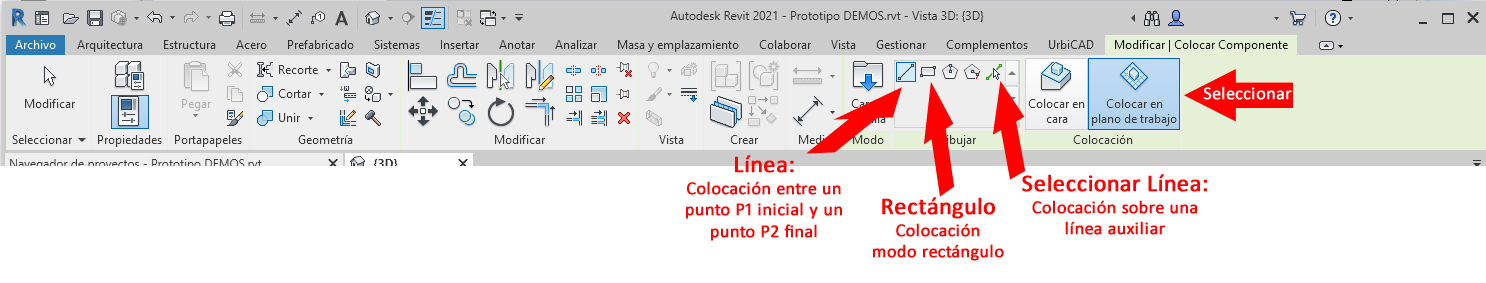

Observe como tiene varias posibilidades:
- Insertar las barreras designando una linea auxiliar que previamente habrá dibujado.
- Insertar las barreras entre un punto P1 inicial y un punto P2 final de una alineación.
- Insertar las barreras utilizando la herramienta rectángulo.
Normalmente utilizaremos la opción Línea.
4. Seleccione ahora desde Dibujar, uno de los modos anteriores para colocar las barreras. Previamente y tal como observa en la imagen anterior, deberá haber seleccionado 'Colocar en plano de trabajo'.

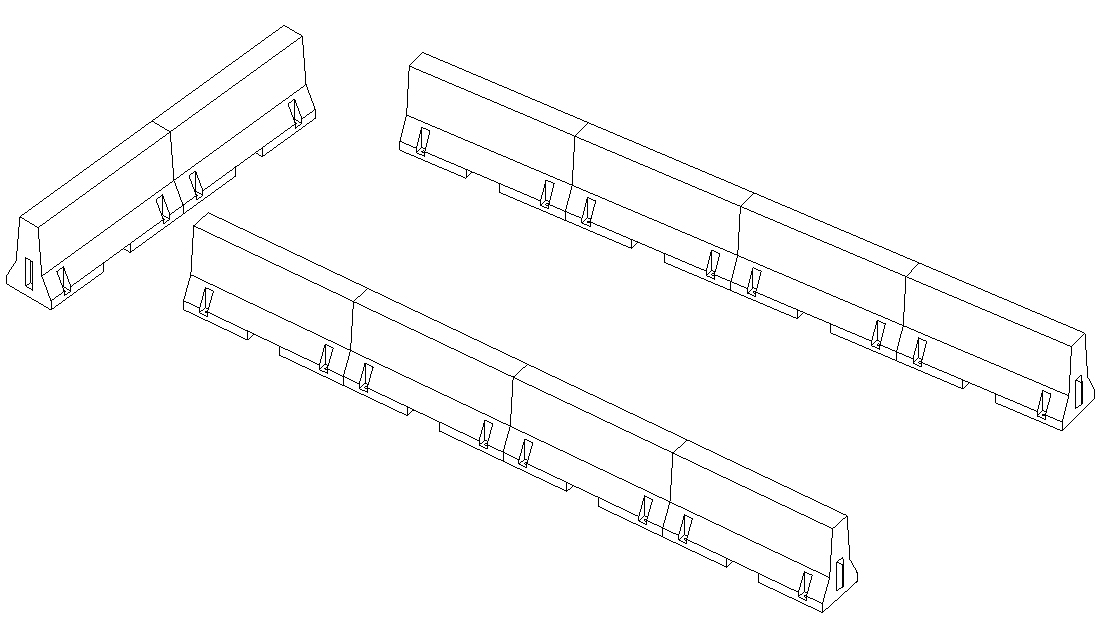

Si utiliza la opción de línea, debe ir marcando directamente el punto inicial P1 y el final P2 de cada tramo, así podrá ir recorriendo el perímetro deseado para la colocación de las barreras.
