Colocar Plataforma de Entrada y Salida de materiales en planta

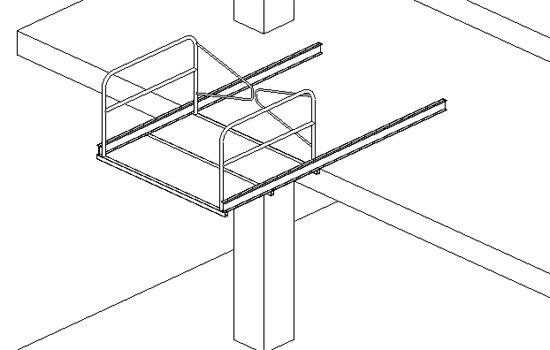

Seleccione desde el selector de tipos, este tipo para colocar en un canto de forjado esta plataforma, tal como observa en la imagen:



Utilice esta opción para colocar las plataformas sobre el canto de un forjado.


1. Abra una vista de planta o de 3D.

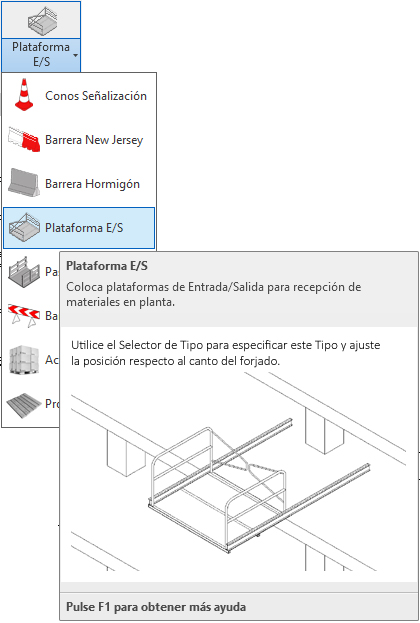

2. En el menú de UrbiCAD, haga click en el tipo de Plataforma E/S desde el selector de tipos (ver imagen anterior).

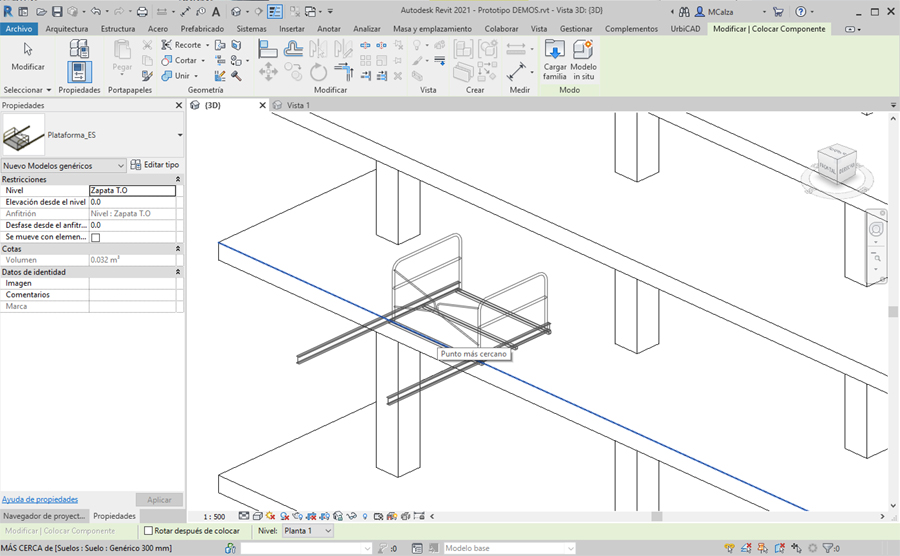

3. Designe el canto del forjado donde la va a colocar:

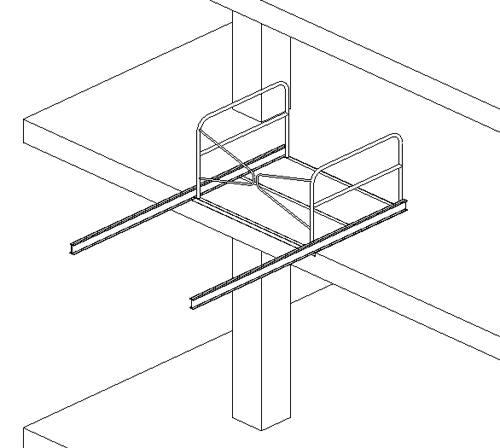

Es posible que quede mal posicionada, es decir de modo inapropiado como en la imagen:




En estos casos, lo más rápido es seleccionar desde la cinta de Modificar, la opción de Reflejar o la de Rotar según sea conveniente, marcando directamente como eje el propio canto del forjado, y se reflejará correctamente tal como observa:




En la vista de planta, quizá le resulte más cómodo girar o reflejar la plataforma para colocarla debidamente.
