Documentación BIM

El modelado de información de construcción (BIM, Building Information Modelling) de su proyecto,​ es un conjunto de procesos y metodologías para la generación y gestión de datos de su edificio u obra de ingeniería civil durante su ciclo de vida, utilizando para ello un modelo digital compartido entre distintos actores de la cadena de valor.

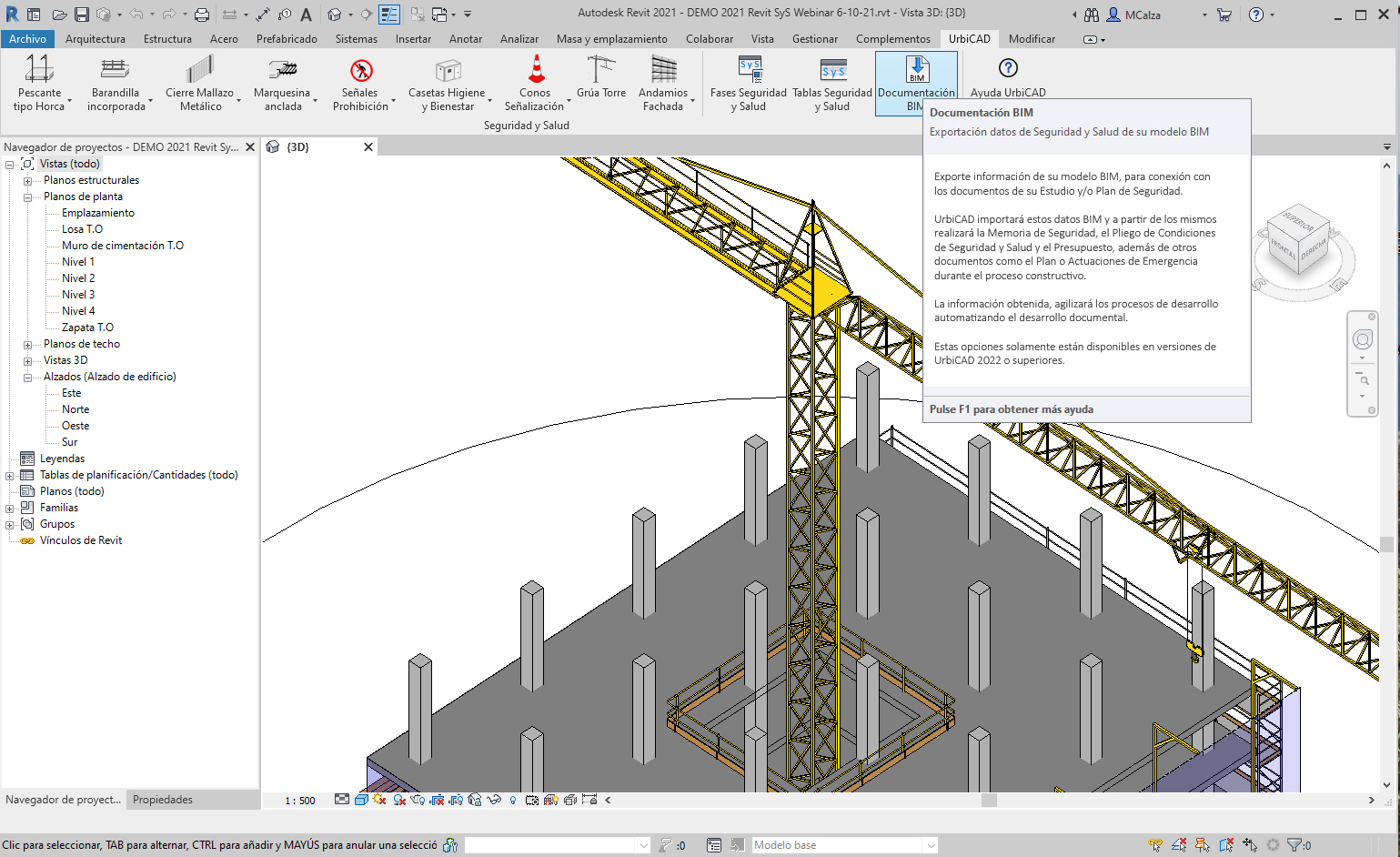

El objetivo es reducir tiempo y recursos en el diseño, la construcción y la gestión del activo. BIM se fundamenta en la colaboración interdisciplinar y el intercambio de información con otras herramientas de software, como UrbiCAD (ver imagen inferior), que permite asegurar una gestión coherente de la información y facilitar el intercambio de datos entre su modelo BIM de Revit y el desarrollo documental de los Estudios de Seguridad y Salud, Estudios Básicos de Seguridad y Salud y los Planes de Seguridad y Salud.




Una vez implementados los medios y protecciones de seguridad en su proyecto Revit, haciendo uso de esta opción a la que accede desde la cinta de opciones de UrbiCAD, extraerá información BIM, que a partir de la misma, podrá obtener la documentación de Seguridad y Salud necesaria para la Fase de Proyecto (Estudio/Estudio Básico de Seguridad) o para la fase de ejecución de obra (Plan de Seguridad).

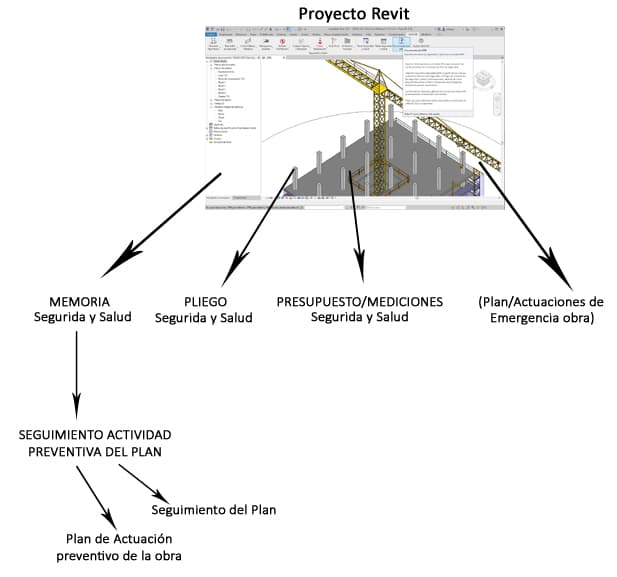

El esquema de obtención a partir de su modelo BIM de Revit, de dicha información es el siguiente:



Cuando usted accede desde la cinta de opciones de UrbiCAD a Documentación BIM, se genera en la misma carpeta de su proyecto Revit (por ejemplo si su proyecto se llama: xxx1.rvt), un fichero con información específica de su proyecto, que se llamará igual que el proyecto, pero con extensión .urb (que conforme el ejemplo anterior se llamará: xxx1.urb).


Este fichero *.urb es el que contine la información codificada extraida de su proyecto Revit, y es el fichero que posteriormente deberá importar desde el software de UrbiCAD (Memoria, Pliego, Presupuesto, etc...), para que a partir del mismo se haga la propuesta documental correspondiente.


Si desea saber cómo importar esta información desde su aplicación de UrbiCAD Seguridad y Salud (para las ediciones 2022 o superiores), le recomendamos que vea este tutorial de trabajo:


Trabajando con el fichero de Documentación BIM de su proyecto.
