Las tablas de planificación de Seguridad y Salud son la presentación en forma de tabla de la información extraída de las propiedades de las Protecciones colectivas, Medios de seguridad, así como de otros elementos de seguridad de UrbiCAD, incorporados en el proyecto.
A partir de esta Tabla de Planificación de Seguridad y Salud, obtiene el fichero de Medición para importarlo desde el programa de Presupuestos de UrbiCAD.

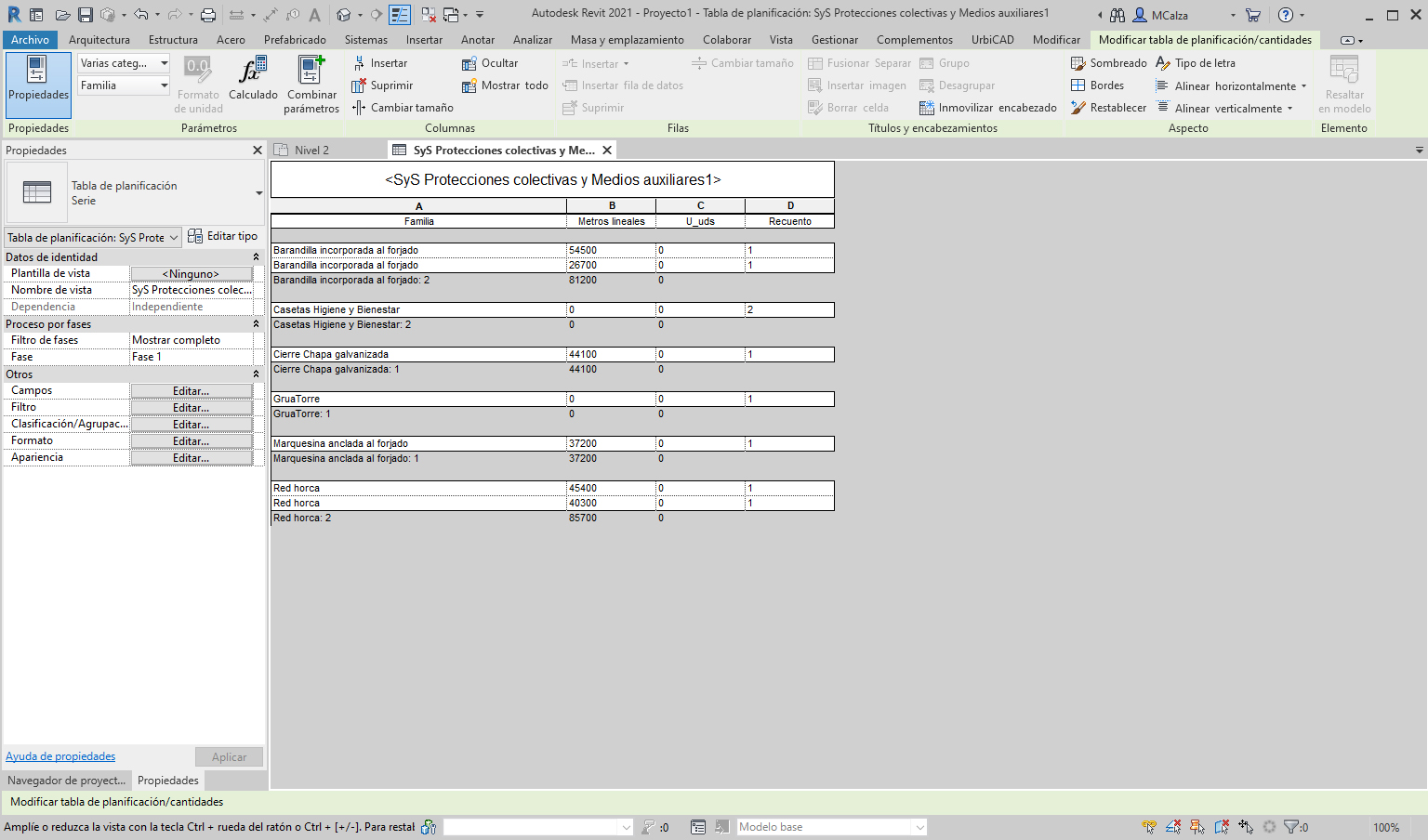

Tal como observa en la imagen anterior, presenta una lista de todos los ejemplares del tipo de elemento que esté planificando o puede contraer varios ejemplares en una única fila según los criterios de agrupación de la tabla de planificación.
Creación de tablas de planificación/cantidades

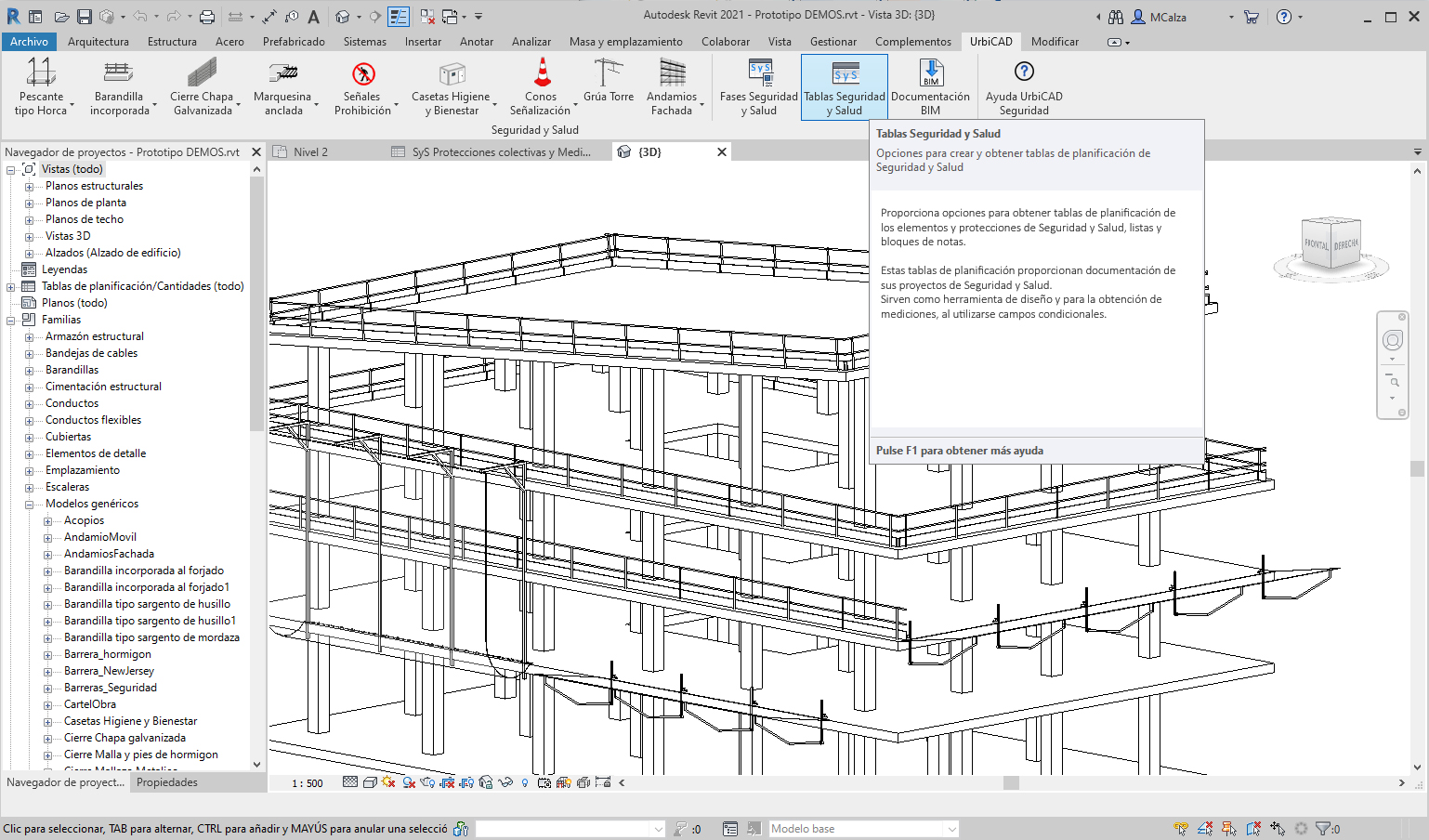

Haciendo uso desde la cinta de opciones de UrbiCAD (ver imagen siguiente), y accediendo a Tablas de Seguridad y Salud, se crea una tabla de planificación, la cual se puede crear en cualquier fase del proceso de diseño.
|
Método 1: a) Antes de hacer click sobre el icono de la cinta de opciones de UrbiCAD de “Tablas Seguridad y Salud”, deberá abrir una de las vistas donde estén dibujadas las familias, (esta vista tendrá asignada la fase que usted asignó cuando trabajó con las Fases y, por tanto, las familias que contiene también). b) Ahora desde esta vista, ya puede hacer click sobre el icono de la cinta de opciones de UrbiCAD de “Tablas Seguridad y Salud”, con lo que se crearán las Tablas, asignándoles automáticamente la Fase de la vista abierta. Método 2: Si ya ha hecho click sobre el icono de de la cinta de opciones de UrbiCAD de “Tablas Seguridad y Salud” o, si no le aparecen las familias en las Tablas, es probable que se deba a que esta no tenga asignada la Fase donde se han dibujado las familias, para corregirlo debe: a) Abrir la Tabla de Planificación/Cantidades creada mediante el botón de la cinta de UrbiCAD. b) Ir a Propiedades >> Proceso por fases y elija la Fase en la que colocó las familias de UrbiCAD de las que le aparecen en el desplegable. |

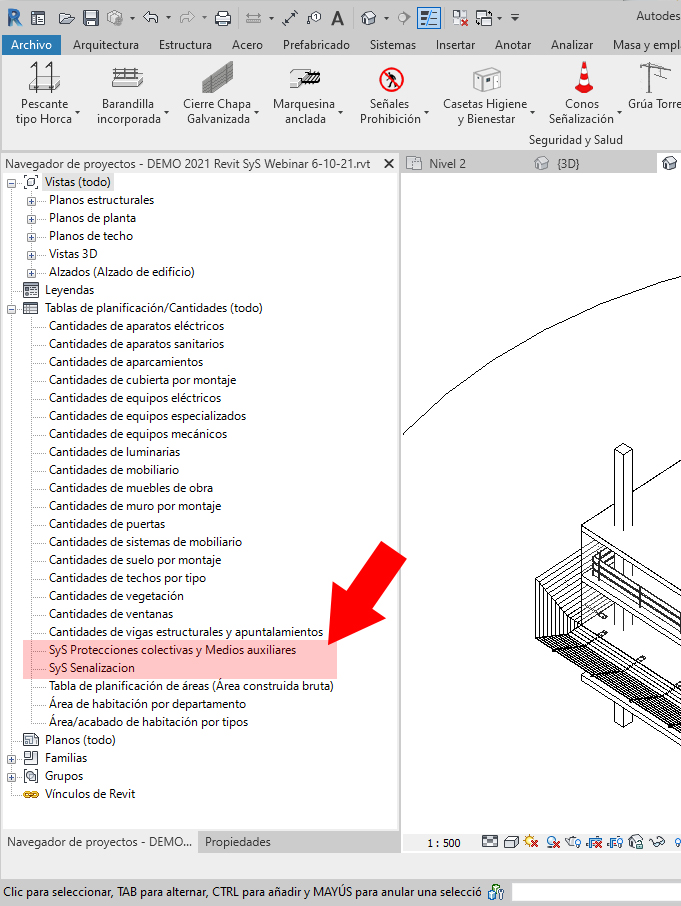

Tal como se observa en la imagen siguiente, al acceder a esta opción, UrbiCAD crea dos tablas:
- Una tabla que contiene las protecciones colectivas, medios auxiliares, máquinas y equipos de obra (es decir para los elementos de Seguridad y Salud 3D).
- Otra tabla exclusivamente para las señales (es decir elementos de Seguridad y Salud 2D).
Lógicamente y como podrá suponer, es posible añadir ambas tablas de planificación en los planos de su Estudios o de su Planes de Seguridad y Salud de sus proyectos.
Exportación de tablas de planificación
- Puede exportar una tabla de planificación a otro programa, por ejemplo a un programa de hojas de cálculo, o lo que será habitual: exportarla al Programa de Presupuestos de UrbiCAD Seguridad y Salud. Para ello debe hacerlo como lo hace con cualquier tabla de Planificación, primeramente abriendo la vista y después accediendo a: Archivo -> Exportar -> Informes -> Tabla de planificación.
- Revit guarda el archivo como texto delimitado (valores por defecto al exportar la tabla), un formato que puede abrirse en programas de hojas de cálculo y leerse desde UrbiCAD Presupuestos.
Importar desde el programa de Presupuestos, la medición desde la tabla de Planificación

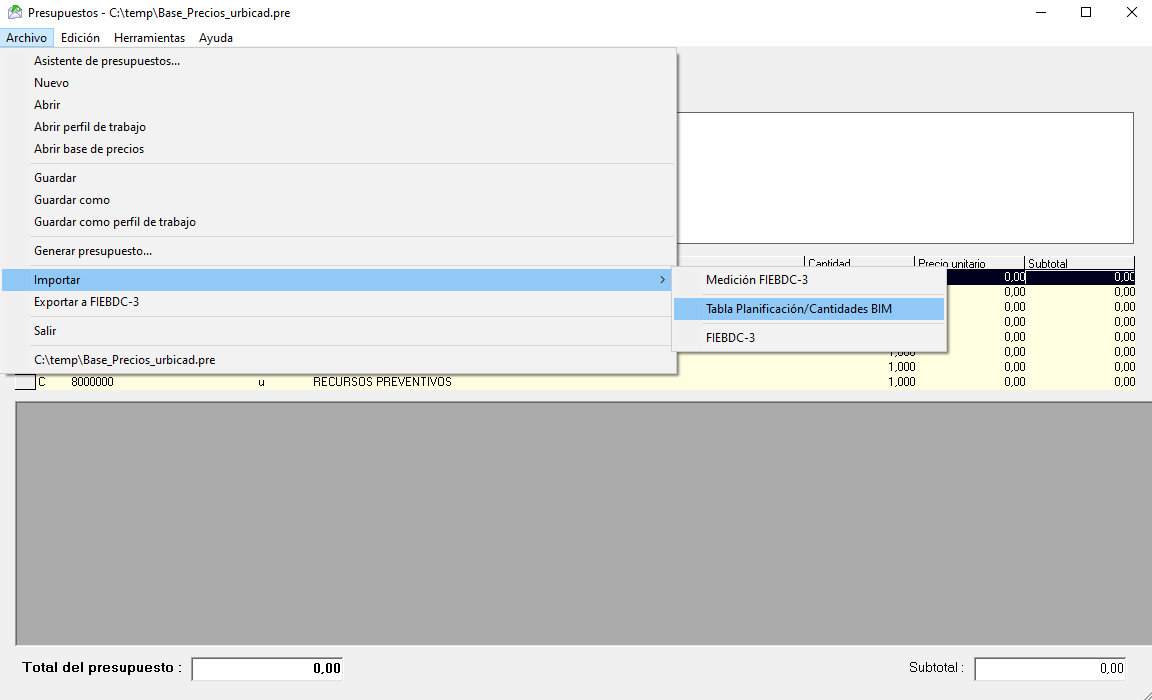

- Una vez obtenido el fichero exportador del modo anterior, puede acceder al programa de Presupuestos de Seguridad y Salud de UrbiCAD, y tal como se observa en la imagen inferior, importar dicho fichero.
Actualización de tablas de planificación
- Todas las tablas de planificaciónde Sguridad y Salud se actualizan automáticamente cuando se modifican los elementos y protecciones de seguridad implementados en el proyecto. Por ejemplo, si añade una barandillas nuevas en algún hueco horizontal, los metros lineales de barandilla se actualiza en consonancia en la tabla de planificación en el apartado de Barandillas.
- Los cambios que se efectúan en el proyecto y que afecten a la tabla de planificación se actualizarán automáticamente en ella.
Consejos sobre tablas de planificación
- Recuerde que la Tabla de Planificación va asignada a una Fase. Si ha colocado las Protecciones Colectivas por Fases, al exportar los valores reflejados en la Tabla compruebe que se exportan todos los elementos de seguridad colocados en el modelo BIM (probablemente deberá ir a la última Fase, que es donde estarán todos reflejados y en esa Fase crear la Tabla), ya que de no ser así (por ejemplo si ha colocado marquesinas, que no se muestran en la última Fase, porque las ha derribado antes), deberá crear más de una tabla de planificación (en este caso 2, una de la Fase final donde no se contemplarán las marquesinas, y otra de la Fase de marquesinas), que luego y sin problemas podrá importar las que haya exportado de su modelo al programa de presupuestos.
- Como regla general tenga presente que lo que aparezca visible en una fase, se medirá. Es decir que mientras no se derribe una protección colectiva, aparecerá en la fase por lo tanto se medirá.
- Como entenderá, aquellos elementos de UrbiCAD como la 'Grúa torre' o los 'Andamios' que no se deben contemplar en los presupuestos de Seguridad y Salud, no se manifiestan en las tablas.
- En las vistas de tabla de planificación se pueden realizar desplazamientos con el botón rueda del ratón. Use el botón rueda del ratón para desplazarse verticalmente. Con la tecla Mayús pulsada, use la rueda del ratón para desplazarse horizontalmente.
- En una vista de tabla de planificación es posible seleccionar un elemento de una vista que no sea de tabla de planificación. Esta acción produce mejores resultados en ventanas en mosaico. (Haga clic en la ficha Vistagrupo Ventanas Mosaico). Para ver un elemento en una vista que no es de tabla de planificación, haga clic en la celda del elemento en la tabla de planificación y, a continuación, haga clic en la ficha Modificar tabla de planificación/Cantidadesgrupo Tabla de planificaciónResaltar en modelo. Se abrirá el cuadro de diálogo Mostrar elementos en vista. Puede volver a hacer clic en Mostrar dentro de este cuadro de diálogo para abrir otras vistas que muestren el elemento.
