UrbiCAD Seguridad y Salud REVIT

Fases Seguridad y Salud

La metodología BIM permite incorporar la dimensión tiempo mediante la incorporación de Fases. Si usted ya trabaja por fases, no necesitará esta información (en todo caso vea el video de ayuda enlazado más abajo), pero si no es así, en tal caso lo que le exponemos a continuación le será de gran ayuda desde el punto de vista de la Seguridad y Salud.

Cada fase del proyecto representa un periodo de tiempo distinto en la vida del proyecto, por ello, es necesario crear una fase (fase de creación) para colocación de los elementos de Seguridad y Salud. Y si fuese necesario, una fase (fase de derribo) de desmontaje de dichos elementos.

Los criterios de montaje/desmontaje los puede agrupar en su conjunto (por ejemplo: montaje/ desmontaje de protecciones colectivas) o por elemento de seguridad insertado (por ejemplo: montaje/desmontaje de barandillas planta 1ª).

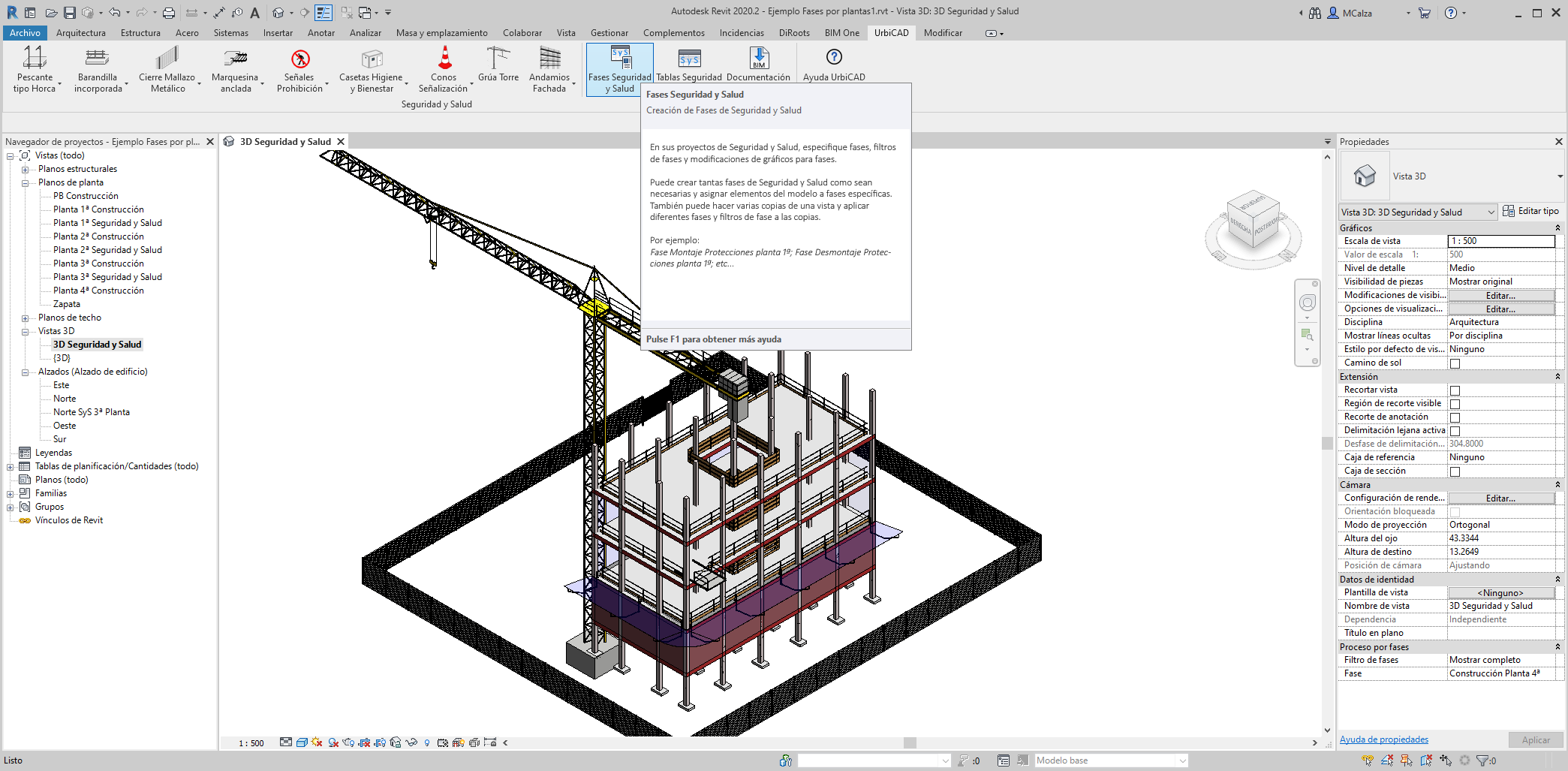

Para ello, debemos ir a la cinta de opciones de UrbiCAD y seleccionar Fases de Seguridad y Salud.

Trabajar con Fases es algo muy personal, por lo que partiendo de la premisa de que no se puede eliminar en Revit una Fase creada (si se puede refundir Fases entre si, pero no eliminarla), consideramos que es el usuario el que debe crearlas y asignarles el nombre identificativo que estime oportuno.

En la ventana emergente de Proceso por fases observaremos tres pestañas:

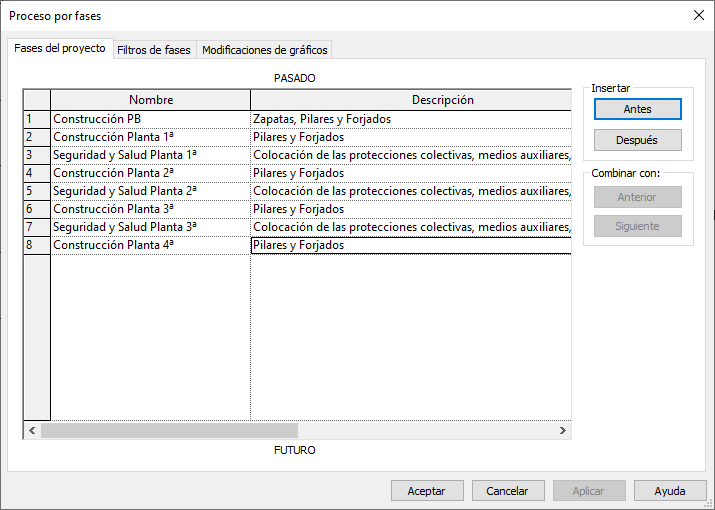

• En la primera pestaña (Fases del proyecto) debemos crear, en el periodo temporal adecuado, las fases que consideremos necesarias de Seguridad y Salud, por ejemplo:

• Montaje Redes horca planta 1ª
• 1ª elevación Redes horca planta 2ª
• 2ª elevación Redes horca planta 3ª
• Desmontaje de Redes de horca.

Lógicamente puede crear fases al nivel de detalle que considere oportuno (por ejemplo solamente Seguridad y Salud ouna fase de Seguridad y Salud por Planta).

• Desde la pestaña de Filtros de fases podemos crear nuevos filtros o modificar los existentes, para adecuar la visibilidad de los elementos según el estado de fase, atendiendo a:

• Para cada estado de la fase anterior, hay tres posibilidades:

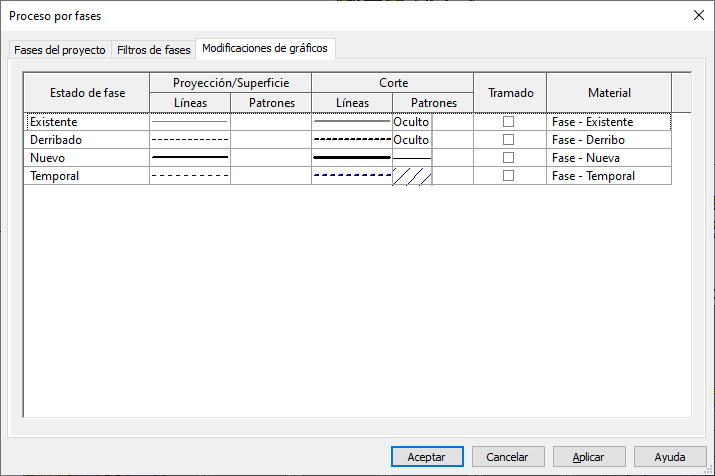

• Desde la pestaña de Modificaciones de gráficos puede elegir cómo representar los elementos que se muestran cuando se haya seleccionado “Modificado” en la pestaña anterior.

Una vez creado y configurado el Proceso por fases, aplicaremos los cambios y para finalizar aceptaremos los cambios.

Desde estos enlaces, podrá ver tres películas (una teórica, la otra un ejemplo práctico y la tercera para ir más allá, donde le mostramos aldunas posibilidades a su disposición). En general con las tres películas y en 20 minutos verá cómo aplicar el concepto de fases (y también el de vistas asociadas a Fases que veremos a continuación) respecto a la implementación de la Seguridad y Salud en su proyecto Revit.

1ª Parte: Trabajando con Fases en Seguridad y Salud -Conceptos básicos-

2ª Parte: Supuesto práctico trabajando con Fases en Seguridad y Salud

3ª Parte: Un poco más allá con las Fases en Seguridad y Salud

Si quiere ampliar información acerca de cómo trabajar con las Fases del proyecto o tienen dudas al respecto, se recomienda consultar la Ayuda de Autodesk sobre el Proceso por fases de un proyecto.

Desde este enlace, le damos paso directo a dicha ayuda de Autodesk: Acceso a Ayuda específica de Revit

Acerca de las Vistas

Para realizar un proyecto por fases, es necesario tener unas vistas que permitan su visualización. Recomendamos duplicar aquellas vistas donde colocaremos o visualizaremos los elementos de Seguridad y Salud de la obra (Protecciones Colectivas, Cierre de obra, Medios Auxiliares, etc.), estas vistas deberán contener la Fase que habremos creado previamente, acorde a las necesidades de su proyecto.

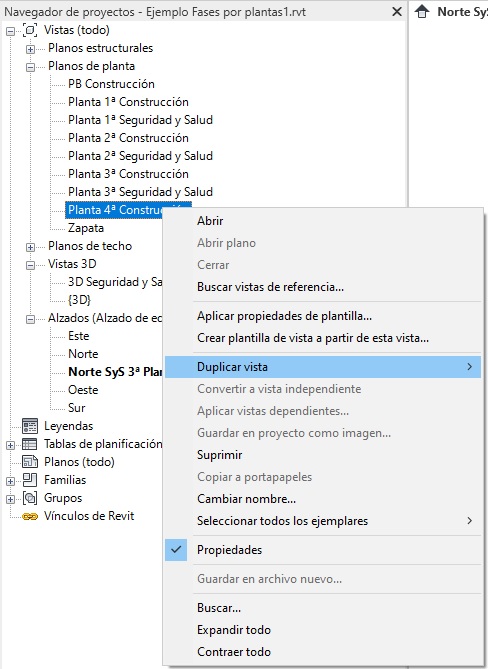

Para duplicar la vista, desde el Navegador de proyectos, seleccionamos la vista deseada, hacemos después click en el botón derecho del ratón y seleccionamos Duplicar vista (ver imagen anterior).

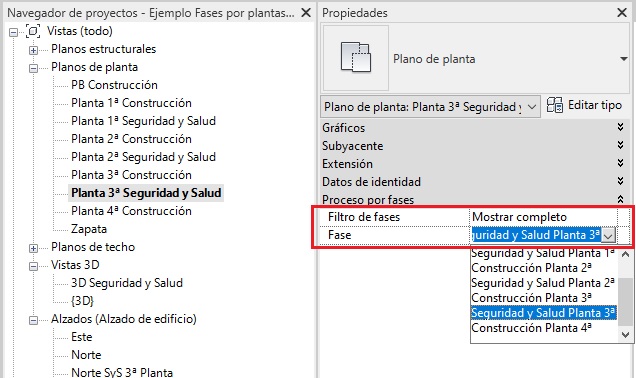

Ahora, debemos asignarle la fase a dicha/s vista/s que hemos duplicado, para ello, la seleccionamos desde el Navegador de proyectos y desde Propiedades, escogemos la Fase y Filtro de fases que hayamos creado previamente.

Los elementos de Seguridad y Salud de UrbiCAD que sean colocados en estas vistas, ya tendrán asignadas la misma fase de la vista, pero es recomendable revisarlo siempre para comprobar que lo hemos realizado correctamente.

En caso contrario, es decir, si ya hemos colocado los elementos previamente en la vista y a posteriori le asignamos la fase a la vista, deberemos comprobar que dichos elementos se encuentran en la Fase que queremos.

Para hacerlo, seleccionaremos el elemento y, desde Propiedades, Proceso por fases (ver imagen anterior) comprobaremos su Fase y Filtro de fases asignado.
