Colocar pescantes tipo horca

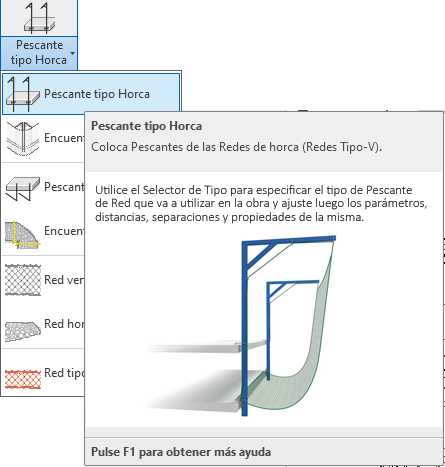

Seleccione desde el selector de tipos, este tipo de pescante, tal como observa en la imagen:



Para añadir este tipo de pescantes en un forjado (la red cubre dos forjados más el de trabajo) de su proyecto deberá proceder del siguiente modo:


1. Abra una vista de planta o 3D. Si trabaja en 3D debe recordar que en 3D no se tienen los niveles definidos, razón por la que le recomendamos trabajar siempre en vista planta y al nivel del primer forjado a cubrir.


Los pescantes cubren dos forjados más el de trabajo, pero se colocan insertándose

como punto de inserción en el forjado inferior de los tres forjados cubiertos.


2. En el menú de UrbiCAD, haga click en el tipo de Pescante tipo horca desde el selector de tipos (ver imagen anterior).

3. Asigne los parámetros desde el cuadro de Propiedades del tipo seleccionado.

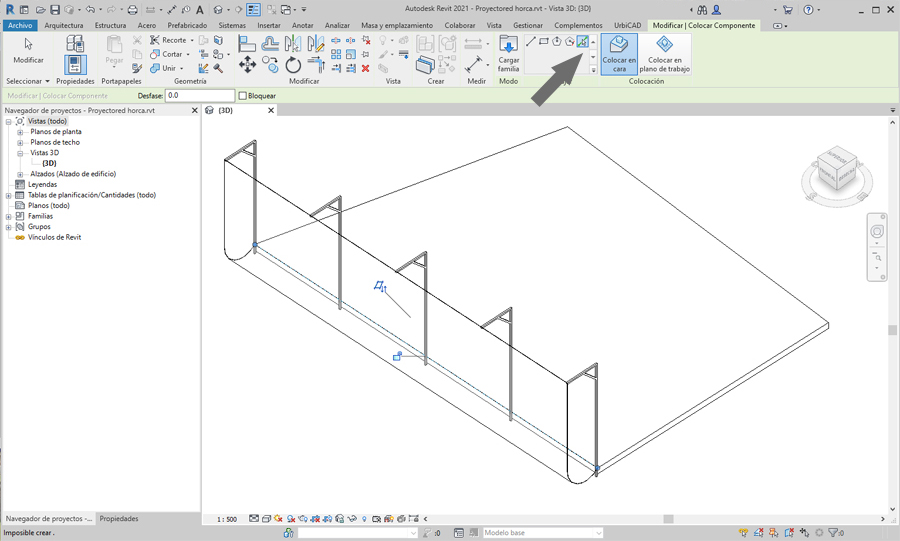

4. Puede colocarla seleccionando ahora en Dibujar (comando abreviado CM) uno de los modos de dibujar la red (lo más cómodo es la opción de seleccionar línea tal como observa en la imagen inferior), y marcando directamente el canto del forjado se colocará.

Repita la acción en los lados del forjado que estime conveniente.

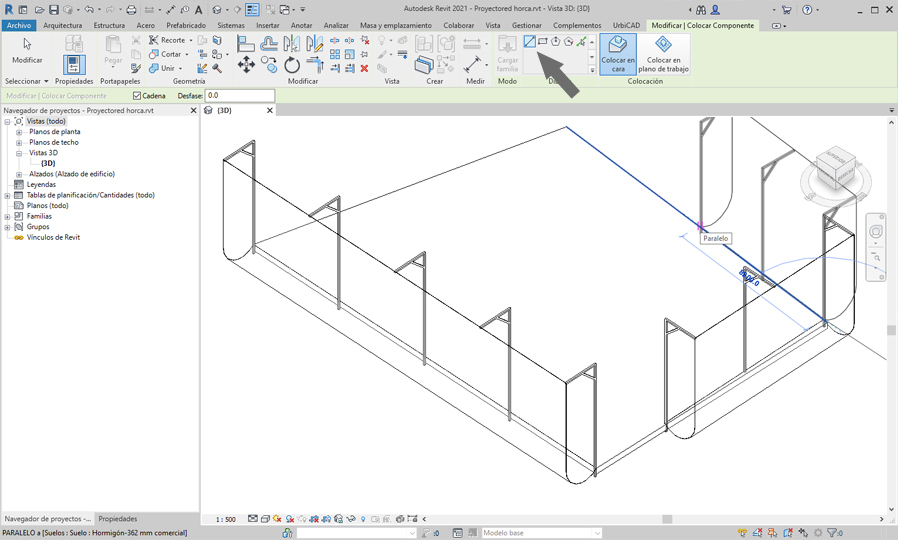

Puede también utilizar otras opciones como línea (marcando directamente sobre el canto del forjado los puntos P1 inicial y el punto P2 final de la red de horca), tal como se observa en la  imagen inferior.





Observe como los pescantes de la red se coloca de extremo a extremo del forjado o entre los puntos seleccionados, respetando los parámetros asignados.

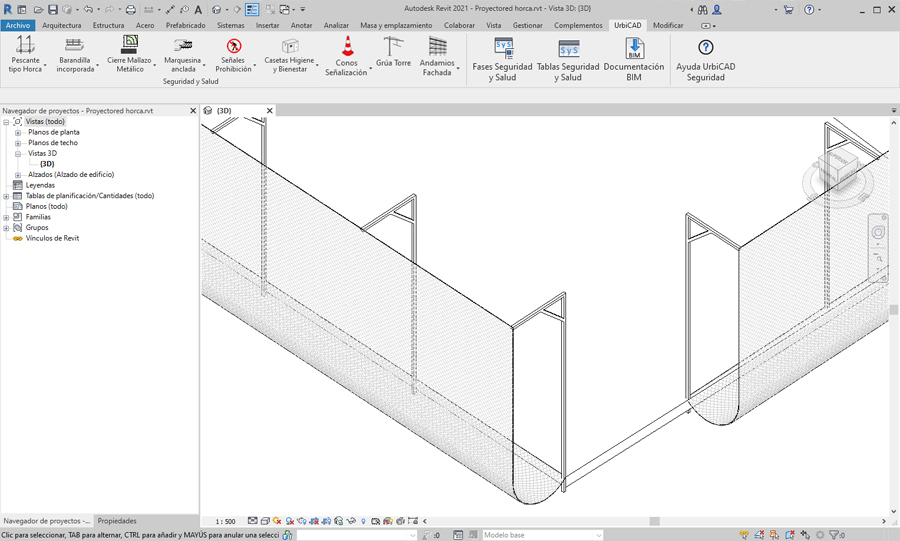

Tal como se observa, se colocan los pescantes, las presillas cada 0,5 m para anclaje de la cuerda perimetral de atado de la red y la propia red, tal como se observa en la imagen inferior.



Según sea la resolución de su tarjeta gráfica podrá ver los paños de red colocados a mayor o menor zoom, pero en cualquier caso dichos paños de red existirán aunque en parte o en su totalidad no se vean hasta cambiar el zoom.

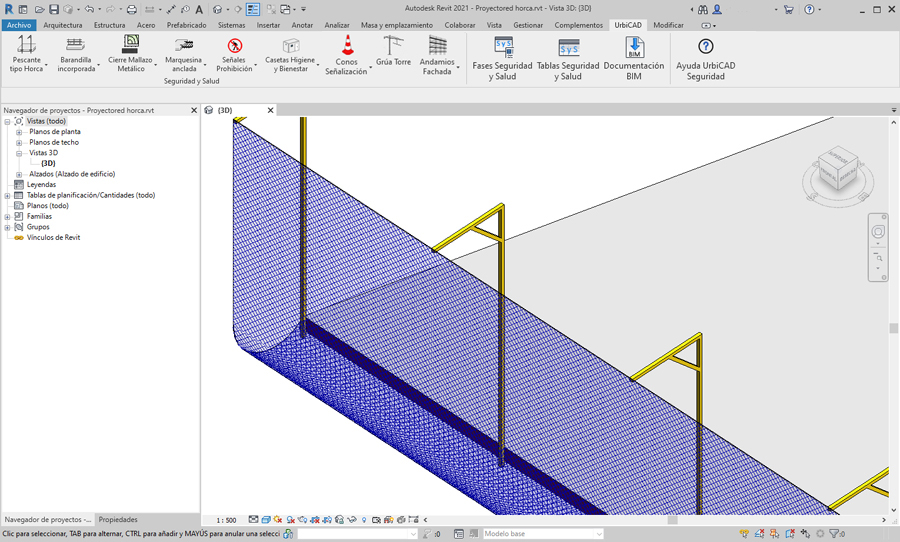

El efecto del mallado de red se observa con mayor claridad, al utilizar por ejemplo: Colores coherentes, desde Opciones de visualización de gráficos, tal como se observa en la imagen siguiente:





Encuentros en las esquinas:


Falta resolver los encuentros en las esquinas del forjado, tal como veremos más adelante desde el apartado de: Encuentros red Horca
