Problemas más frecuentes en los componentes de Señalización

Le mostramos información acerca de los problemas más frecuentes en la colocación de las señales de Obligación, Peligro y Advertencia de obra:

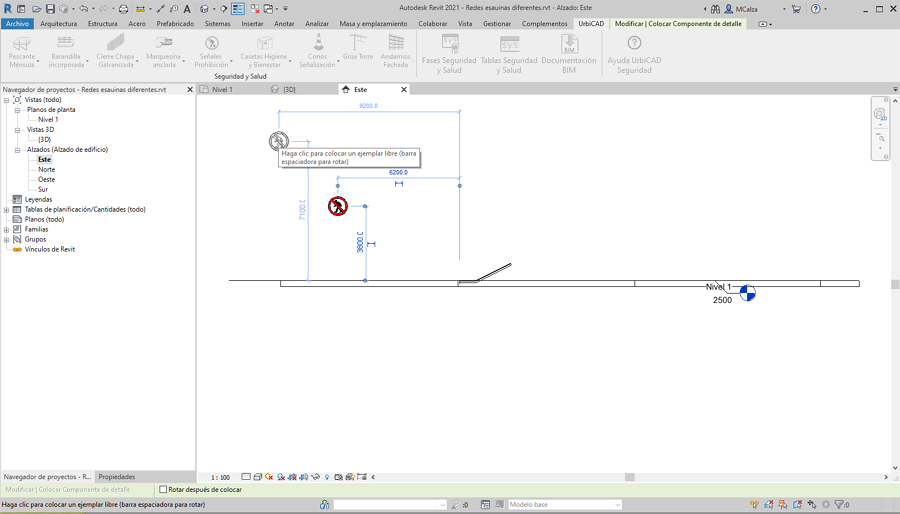

Como colocar señalización en Alzado


Seleccione el plano de alzado a colocar la señal, y a continuación selecciones el tipo de señal deseado. Se colocará sin mayores problemas.




Como colocar la señalización en un plano de 3D


La cosa cambia cuando la señalización se debe colocar en 3D, ya que no es posible crear este tipo de elementos en la vista 3D. Además aunque los planos tengan colocada la señalización en las vistas de Alzado o de Planta, las señales no se verán en 3D.

Sin embargo, si que podrá colocar en 3D el cartel de obra.



Como cambiar varias señales de obra de un tipo por otro


Una vez colocada una o varias señales, es posible cambiarlas por otro tipo. Para ello deberá seguir las especificaciones que se observan en la imagen:
