Conos de Señalización

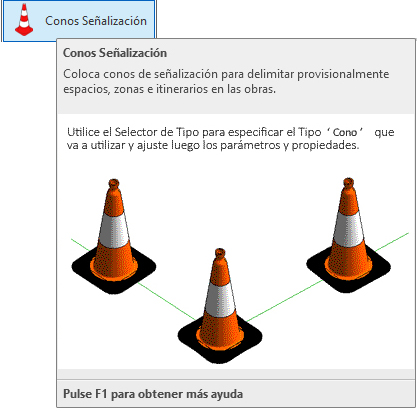

Seleccione desde el selector de tipos, Conos de Señalización y dentro del tipo la altura correspondiente al cono que desea colocar en el plano, tal como observa en la imagen:



Para su colocación, deberá proceder del siguiente modo:


    1. Abra una vista de planta o 3D. Si trabaja en 3D debe recordar que en 3D no se tienen los niveles definidos, y esto puede ocasionar que la colocación sea incorrecta.
    2. En el menú de UrbiCAD, haga click en el tipo de Conos de Señalización desde el selector de tipos (ver imagen anterior).
    3. Puede elegir desde Propiedades, la distancia de separación entre conos que varía de 0,5 metros a 5 metros. Por defecto, el valor es de 1 metro.

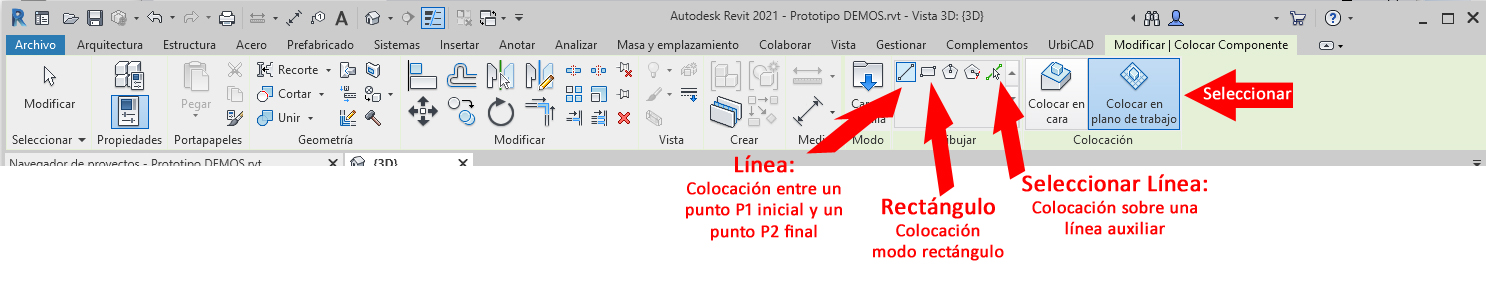

    4. Observe como tiene varias posibilidades de inserción del cono en función de la herramienta que escojamos desde Dibujar:



- Insertar los conos designando una linea auxiliar que previamente habrá dibujado.

- Insertar los conos entre un punto P1 inicial y un punto P2 final de una alineación.

- Insertar los conos utilizando la herramienta rectángulo.


    1. Seleccione ahora desde Dibujar, uno de los modos anteriores para colocar los conos. Previamente y tal como observa en la imagen anterior, deberá haber seleccionado 'Colocar en plano de trabajo'.

Si utiliza la opción de línea, debe ir marcando directamente el punto inicial P1 y el final P2 de cada tramo, así podrá ir recorriendo el perímetro deseado para la colocación de conos.
