Cierre Malla y pies de hormigón

Seleccione desde el selector de tipos, este tipo de cierre, tal como observa en la imagen:

Para añadir este elemento en su proyecto deberá proceder del siguiente modo:

1. Abra una vista de planta o 3D. Si trabaja en 3D debe recordar que en 3D no se tienen los niveles definidos, razón por la que le recomendamos trabajar siempre en vista planta.
2. En el menú de UrbiCAD Seguridad Integral y Autoprotección, haga click en Cierre Malla y pies de hormigón (ver imagen anterior).

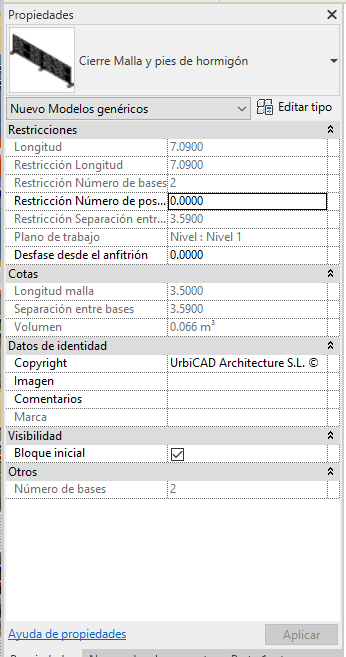

3. Asigne los parámetros desde el cuadro de Propiedades del elemento seleccionado.

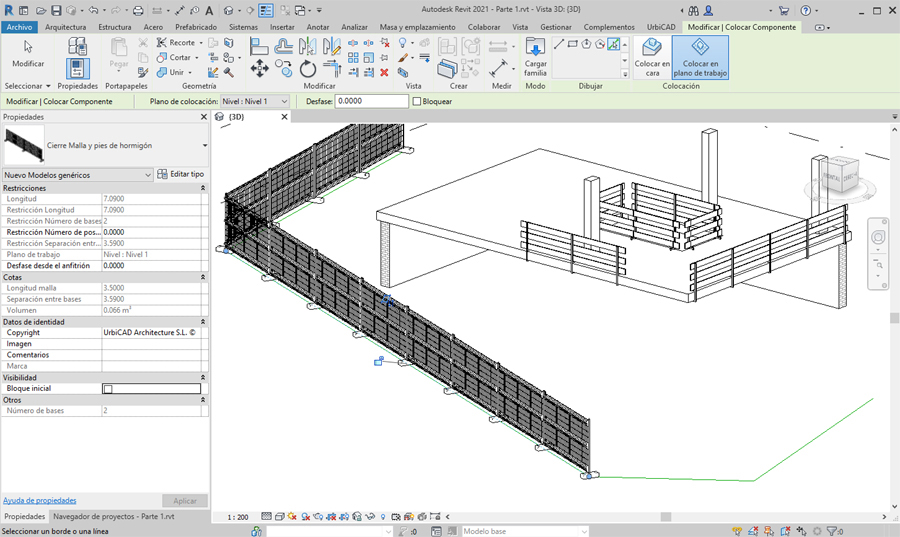

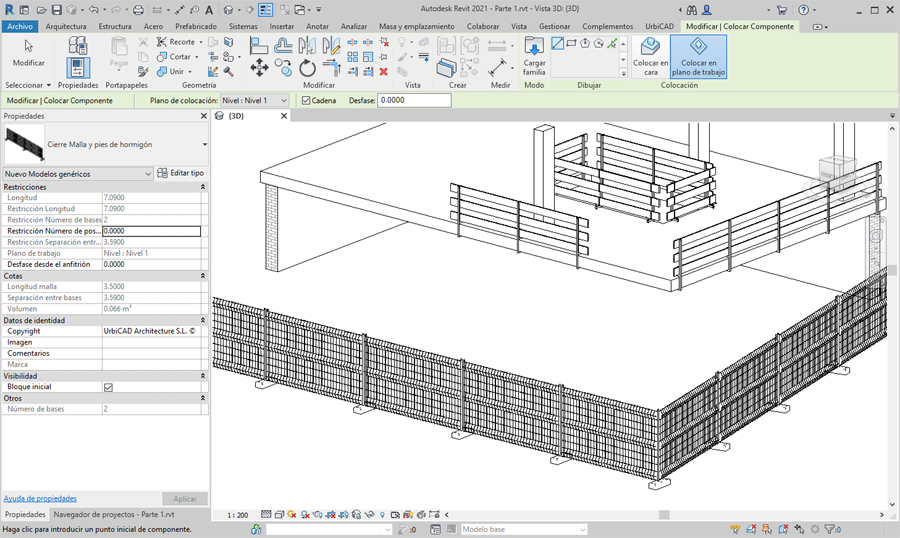

4. Seleccione ahora en Dibujar, uno de los modos de dibujar el cierre. Si utiliza la opción de línea, debe ir marcando directamente el punto inicial P1 y el final P2 de cada tramo del cierre, tal como observa en la imagen inferior. Así podrá ir recorriendo el perímetro para completar el cierre. No olvide para el segundo y siguientes tramos el desactivar desde Propiedades: Visibilidad 'Bloque inicial', para que los sucesivos tramos a partir del primero no se solapen en las esquinas los bloques que sirven de pie del cierre.

5. Puede también utilizar otras opciones como Seleccionar línea, dibujando previamente una linea auxiliar del contorno del cierre y seleccionando después cada tramo de la línea, tal como observa en la imagen. Esta solución es apropiada en la mayor parte de los casos, ya que el trazado previo del perímetro permitirá que el cierre se adapte con total facilidad.

No olvide para el segundo y siguientes tramos el desactivar desde Propiedades: Visibilidad 'Bloque inicial', para que los sucesivos tramos a partir del primero no se solape en las esquinas los bloques que sirven de pie del cierre.

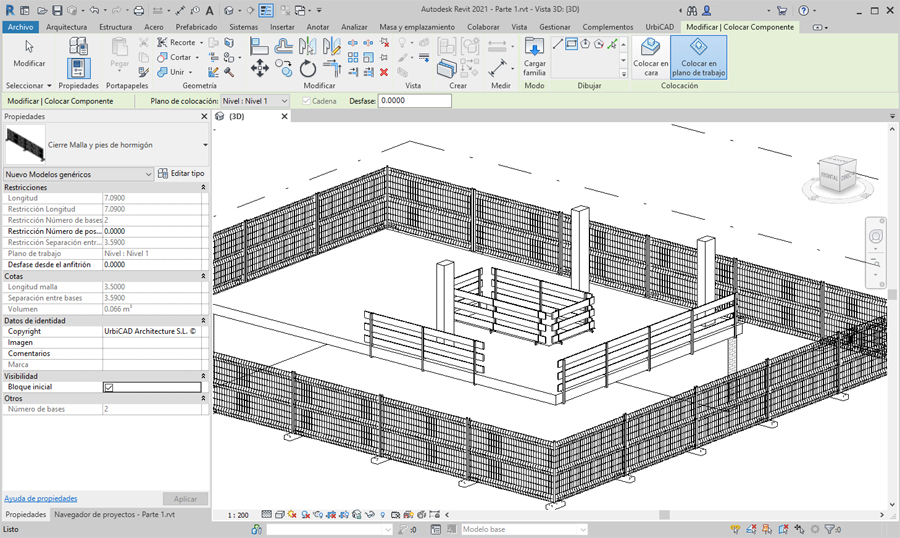

6. También si el perímetro es rectangular, una opción rápida será el utilizar rectángulo marcando los puntos de las esquinas de un rectángulo, según le interese.
