UrbiCAD Seguridad Integral y Autoprotección

Colocar Recorrido de evacuación

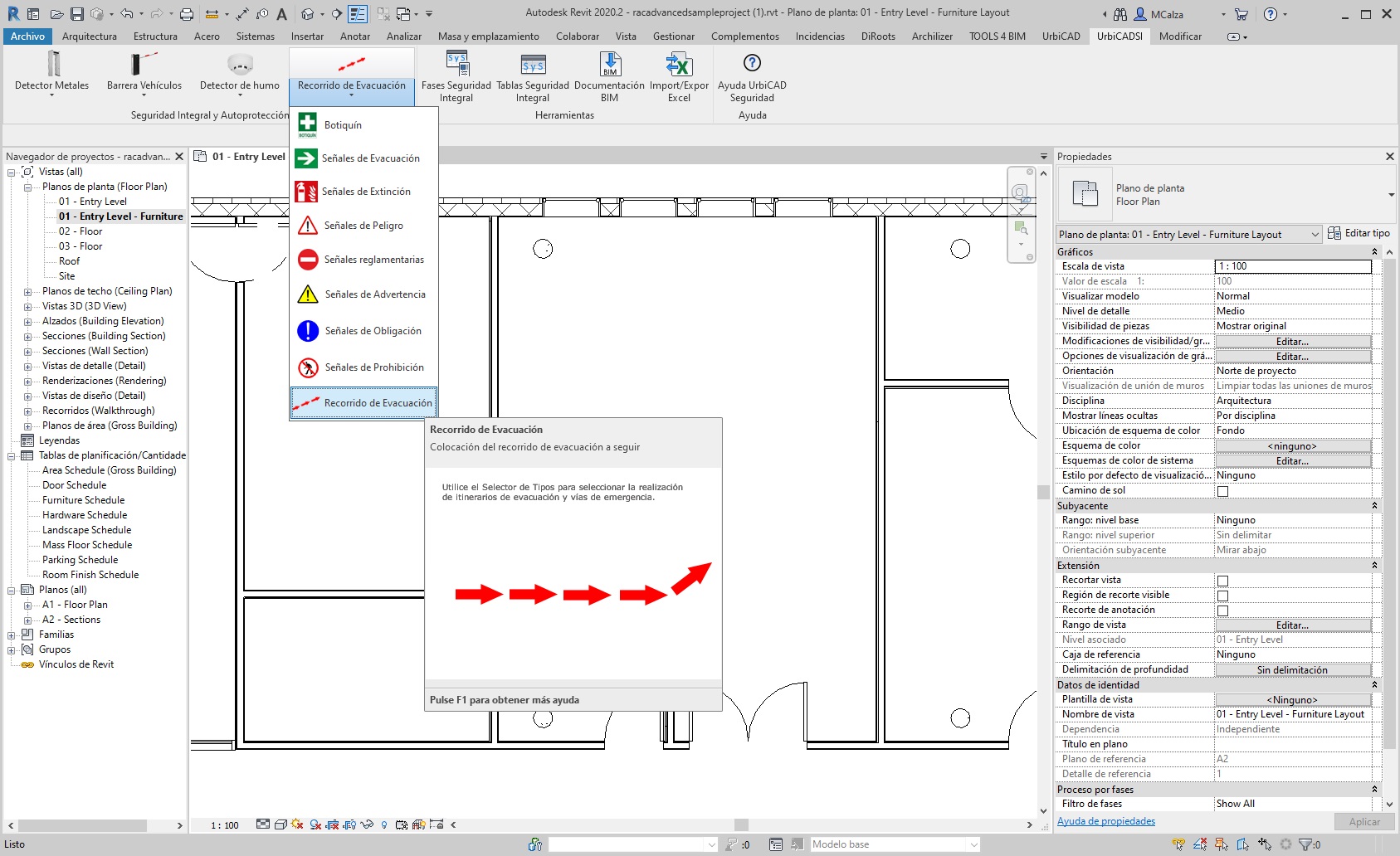

Seleccione desde el la barra de UrbiCAD, este Recorrido de evacuación que desea colocar en el plano, tal como observa en la imagen:

Realice los siguientes pasos:

1. Abra una vista de: Planta, de Techo o de Alzado. No una vista 3D ya que no se podrá colocar.
2. En el menú de UrbiCAD Seguridad Integral y Autoprotección, haga click en Recorrido evacuación (ver imagen anterior).
3. Observe como tiene varias posibilidades de inserción del Recorrido de evacuación en función de la herramienta que escojamos desde Dibujar:

- Insertar el Recorrido evacuación designando una linea auxiliar que previamente habrá dibujado.

- Insertar el Recorrido evacuación entre un punto P1 inicial y un punto P2 final de una alineación.

4. Seleccione ahora desde Dibujar, uno de los modos anteriores para colocar el Recorrido de evacuación.

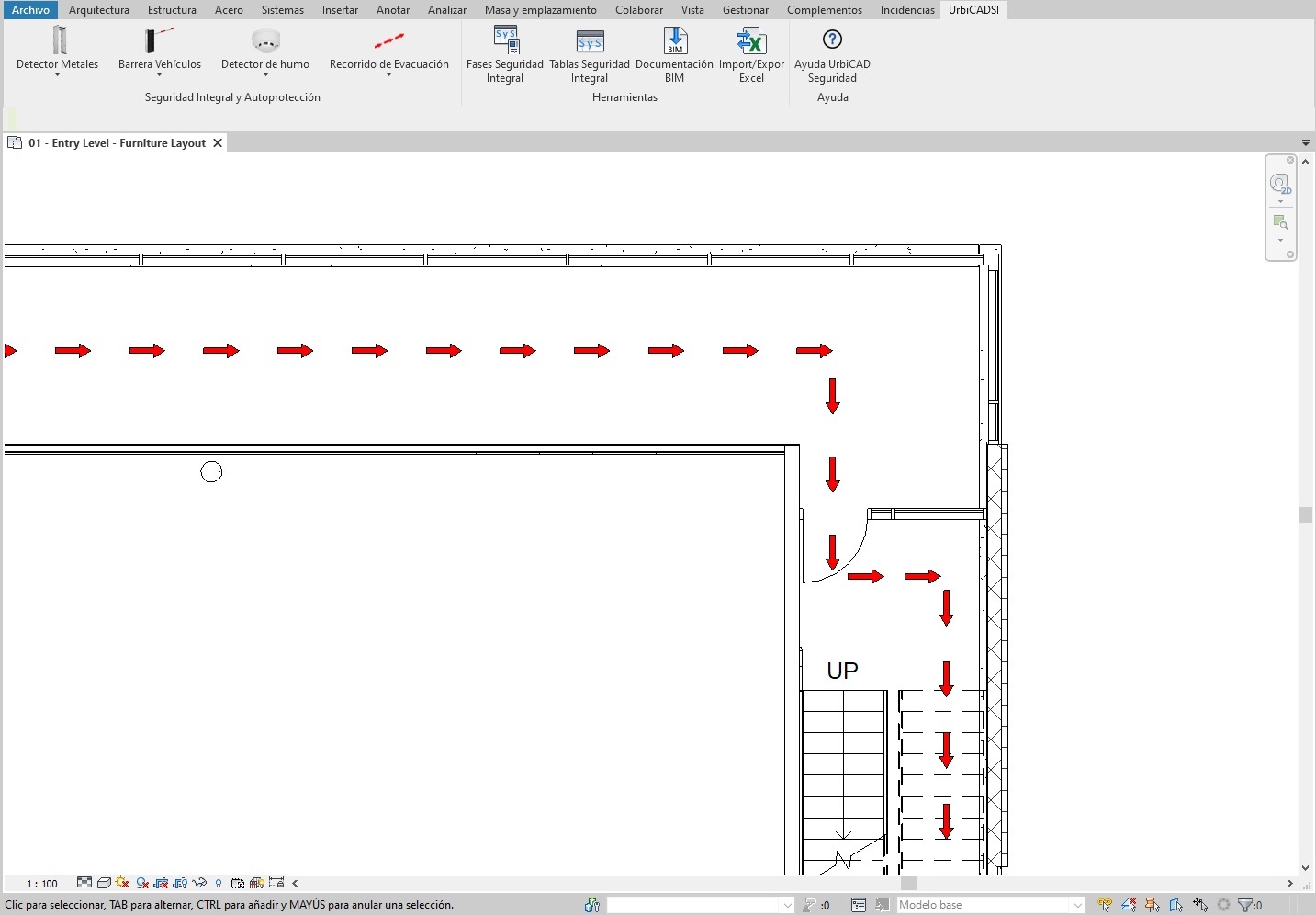

Si utiliza la opción de línea, debe ir marcando directamente el punto inicial P1 y el final P2 de cada tramo, así podrá indicar el recorriendo deseado sobre el plano clickando en los puntos de cambio de sentido.
