Colocar pescantes ménsula

Seleccione desde el selector de tipos, este tipo de pescante, tal como observa en la imagen:



Para añadir este tipo de pescantes en un forjado de su proyecto deberá proceder del siguiente modo:


1. Abra una vista de planta o 3D. Si trabaja en 3D debe recordar que en 3D no se tienen los niveles definidos.

2. En el menú de UrbiCAD, haga click en el tipo de Pescante Ménsula desde el selector de tipos (ver imagen anterior).

3. Asigne los parámetros desde el cuadro de Propiedades del tipo seleccionado.

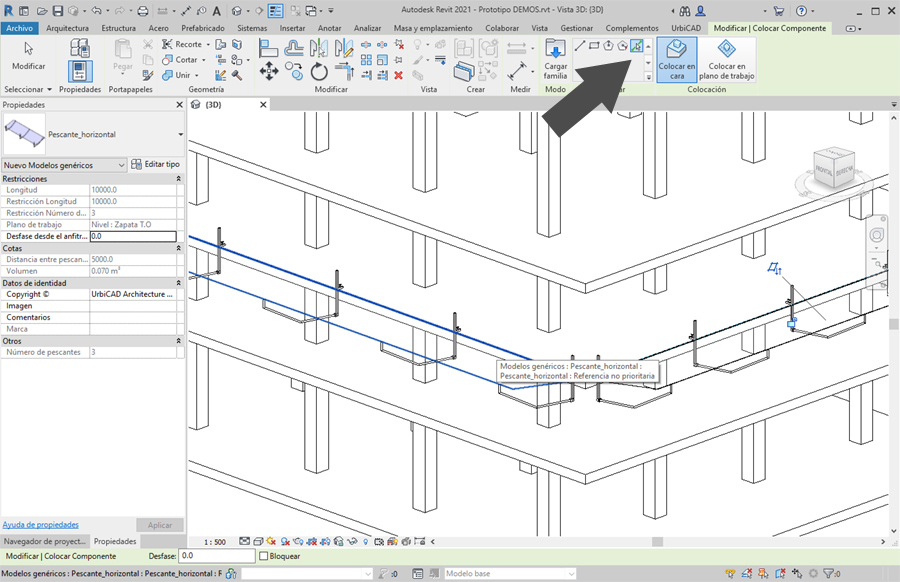

4. Puede colocarlos seleccionando ahora en Dibujar (comando abreviado CM) uno de los modos de dibujar la red (lo más cómodo es la opción de seleccionar línea tal como observa en la imagen inferior), y marcando directamente el canto del forjado se colocará.

Repita la acción en los lados del forjado que estime conveniente.

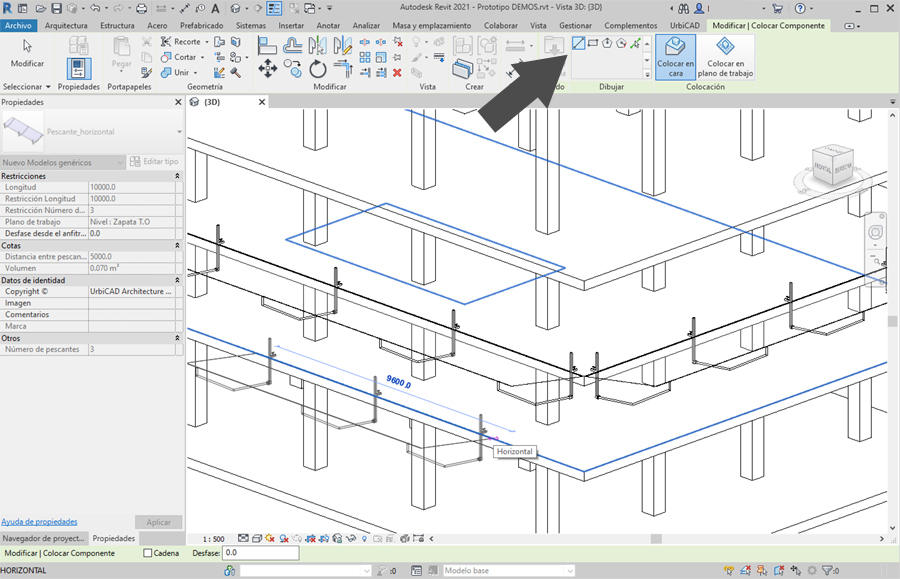

Puede también utilizar otras opciones como línea (marcando directamente sobre el canto del forjado los puntos P1 inicial y el punto P2 final de la red de horca), tal como se observa en la  imagen inferior.





Observe como los pescantes de la red se coloca de extremo a extremo del forjado o entre los puntos seleccionados, respetando los parámetros asignados.


Según sea la resolución de su tarjeta gráfica podrá ver los paños de red colocados a mayor o menor zoom, pero en cualquier caso dichos paños de red existirán aunque en parte o en su totalidad no se vean hasta cambiar el zoom.

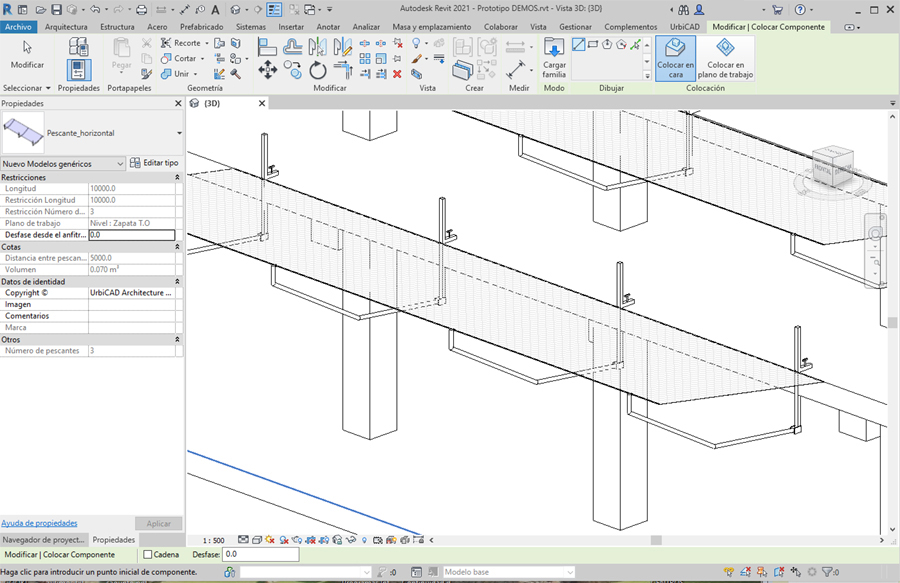

El efecto del mallado de red se observa con mayor claridad, al utilizar por ejemplo: Colores coherentes, desde Opciones de visualización de gráficos:





Encuentros en las esquinas:


Falta resolver los encuentros en las esquinas del forjado, tal como veremos más adelante desde el apartado de: Encuentros Red Ménsula
