Colocar encuentros de Redes Ménsula

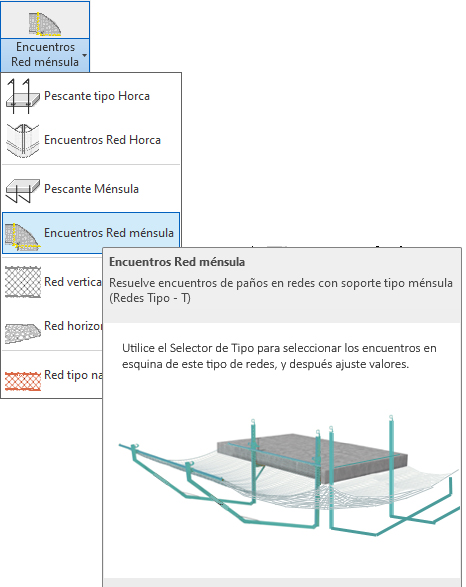

Seleccione desde el selector de tipos, la colocación de encuentros de redes, tal como observa en la imagen:



Utilice esta opción para resolver los encuentros en las esquinas de las redes tipo ménsula.



Para resolver el encuentro, una vez ha colocado las redes, deberá proceder del siguiente modo:


1. Abra una vista de planta o 3D. Si trabaja en 3D debe recordar que en 3D no se tienen los niveles definidos, y esto puede ocasionar que la colocación del encuentro en la esquina sea incorrecto, razón por la que le recomendamos trabajar siempre en vista planta.

2. En el menú de UrbiCAD, haga click en el tipo de Encuentro Red Ménsula desde el selector de tipos (ver imagen anterior).

3. Asigne los parámetros del cuadro de Propiedades e inserte la red marcando el punto superior de la esquina del canto del forjado, tal como observa en la imagen inferior.


Un consejo: Si coloca encuentros a 90º en vista planta, le puede resultar más fácil designar la esquina superior del canto del forjado antes de haber colocado los tramos rectos de red.



Sin embargo observará varios problemas, los cuales vamos a indicarle como resolver en los apartados siguientes:


a) Colocar el encuentro de la red en vista planta o colocar el encuentro de la red en vista 3D

b) Como resolver los encuentros

c) Puedo ver algún video para aclararme más ?




a) Colocar el encuentro de la red en vista planta o colocar el encuentro de la red en vista 3D:

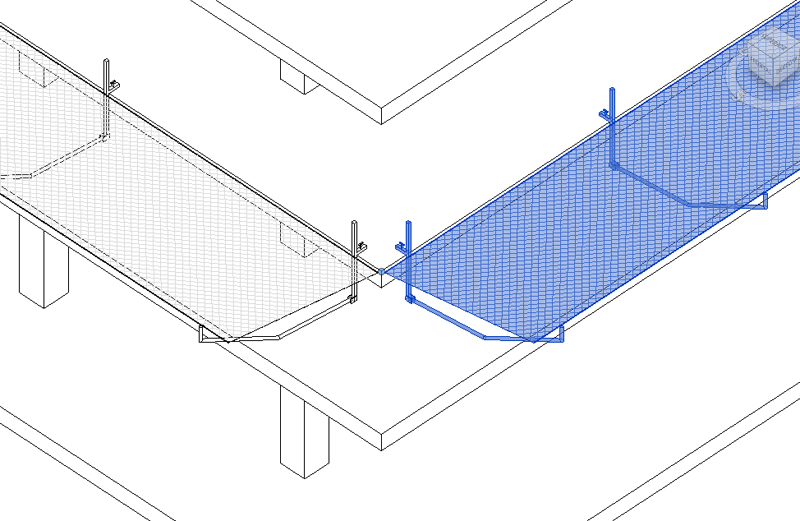

La verdad es que le resultará mucho más cómodo colocar la red en vista planta que en 3D, tal como observa. Por lo tanto le aconsejamos que utilice la vista planta para la colocación de los encuentros de esquina:

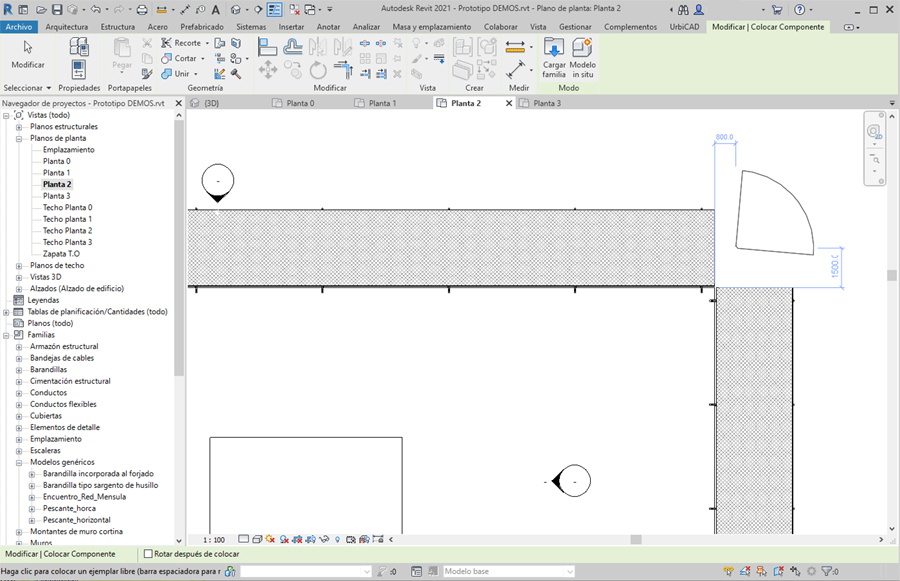

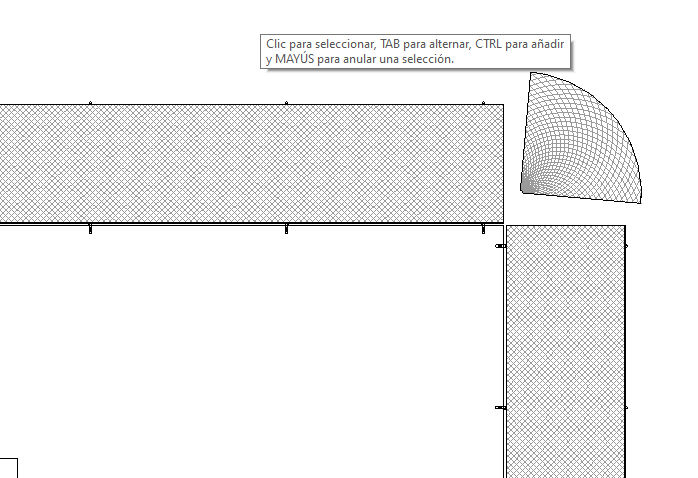

Si lo hace en la vista planta le será más fácil designar el punto de colocación del encuentro (esquina superior del forjado o próximo al mismo). Una vez marcado el punto de inserción de la esquina, se colocará en el plano de trabajo, el encuentro de esquina (ver imagen inferior).

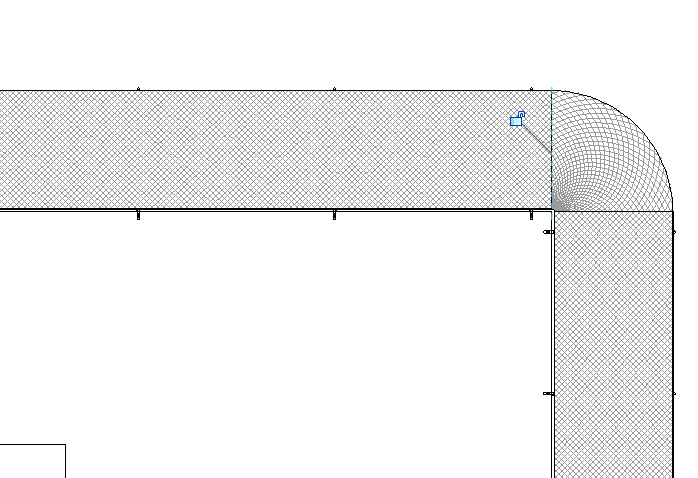

Le recomendamos para poderla colocar debidamente en su sitio, usar la opción de la Cinta de Opciones de Modificar y dentro, seleccionar Alinear (AL), para ajustar primero un lado (ver imagen siguiente como ya se ha alineado uno de los lados).



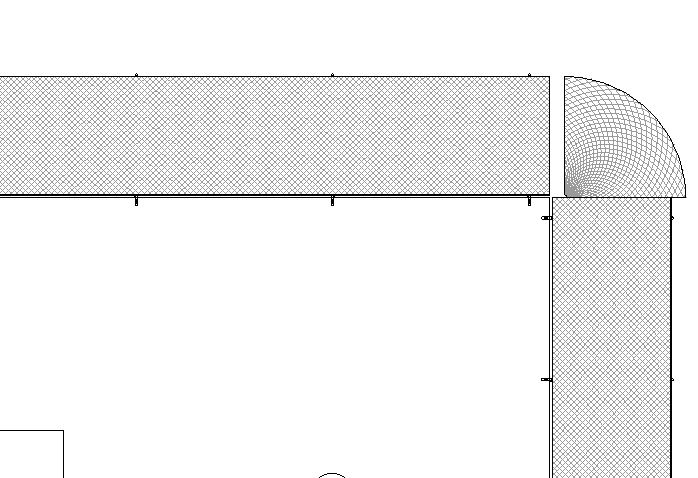

Y luego repetir el mismo proceso, alineando el otro lado, con lo que quedará perfectamente alineada por ambos extremos de la red ménsula y colocada en su sitio:

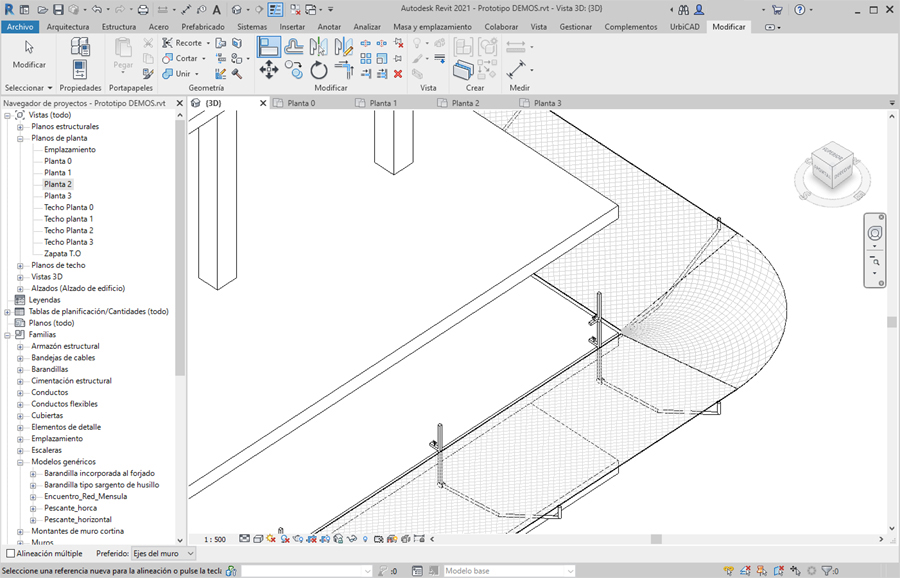

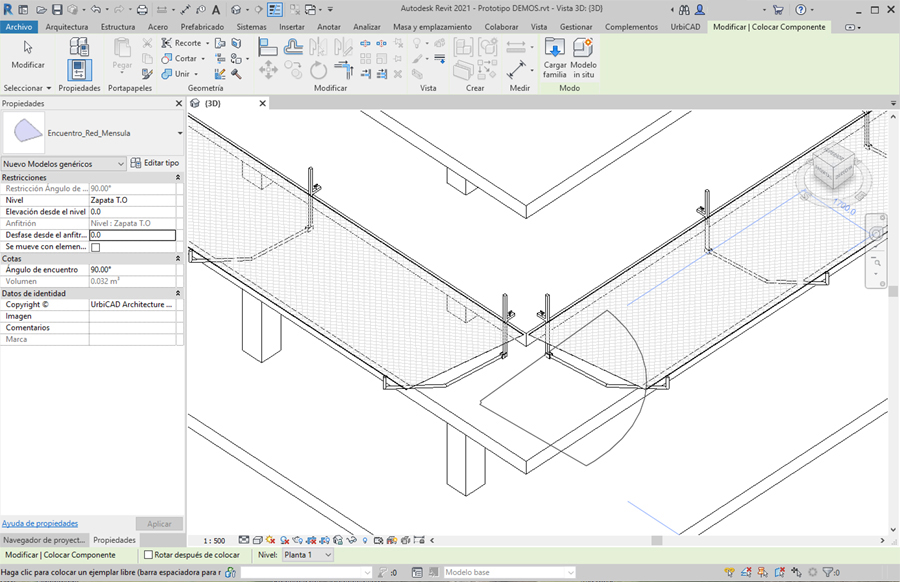

Si queremos ver el efecto en 3D, este que se observa en la imagen inferior sería el encuentro de tramos de la red ménsula:




b) Como resolver los encuentros en las esquinas.

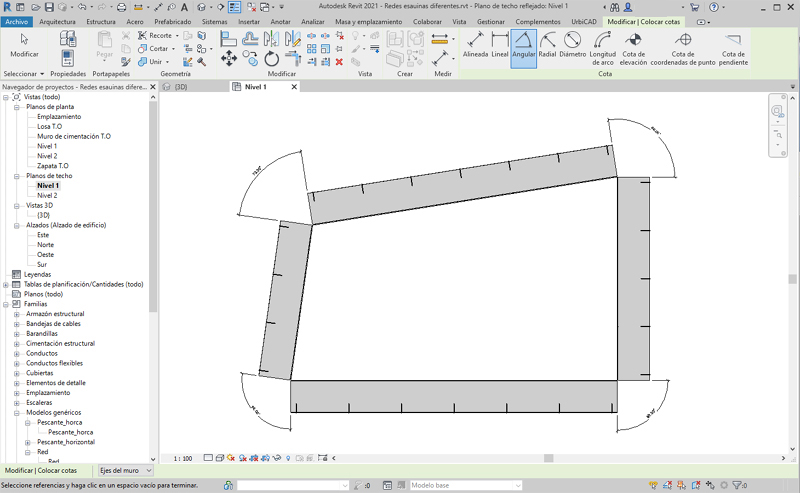

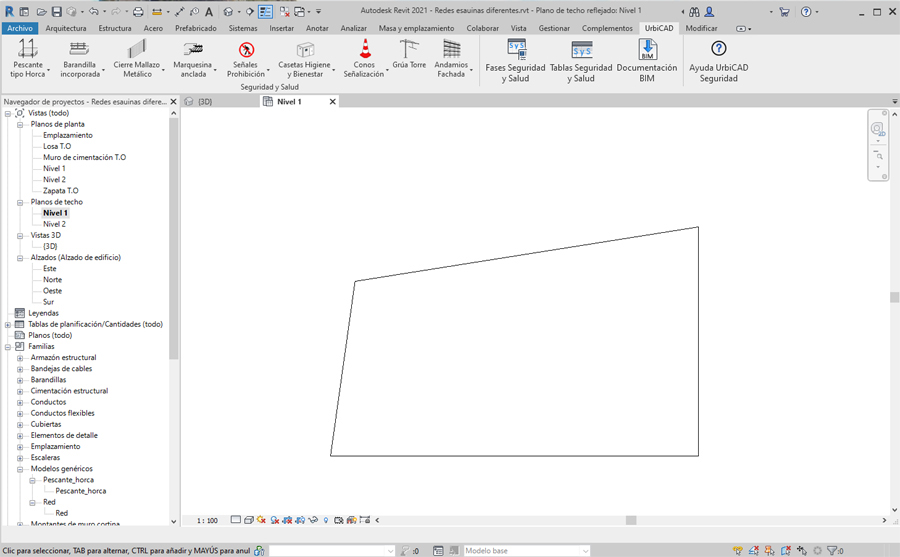

Es posible girar y colocar los encuentros de los paños de red ménsula cuando las esquinas son a 90º como hemos visto antes, pero también si son mayores o menores de 90º, ya que normalmente siempre habrá alguna esquina con estas condiciones, por ejemplo como las que se observan en la imagen:



1. Abra una vista de planta o 3D. Si trabaja en 3D debe recordar que en 3D no se tienen los niveles definidos, y esto puede ocasionar que la colocación del encuentro en la esquina sea incorrecto.


2. Coloque preferentemente primero los tramos rectos de la red, tal como observa en la imagen siguiente, y posteriormente vaya a la cinta de opciones de UrbiCAD y seleccione: Encuentros Red Ménsula, colocando la red en las esquinas, tal como observa en la imagen inferior y sin entrar mucho en detalle de aproximarla más o menos a la esquina del encuentro.


3. Acote el ángulo de cada encuentro, ya que es necesario posteriormente para ajustar el tramo del encuentro a dicho ángulo.



4. Vamos a fijarnos en el encuentro que observa en la imagen inferior cuyo ángulo de encuentro es menor de 90º, que es concretamente la esquina superior izquierda del forjado y haga lo siguiente:

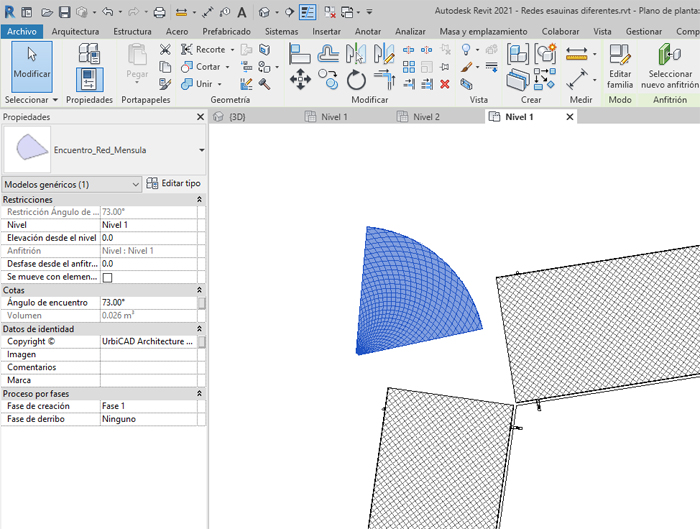

Primero seleccione el módulo y asigne desde Propiedades el ángulo del encuentro (73º en este caso), tal como observa en la imagen:

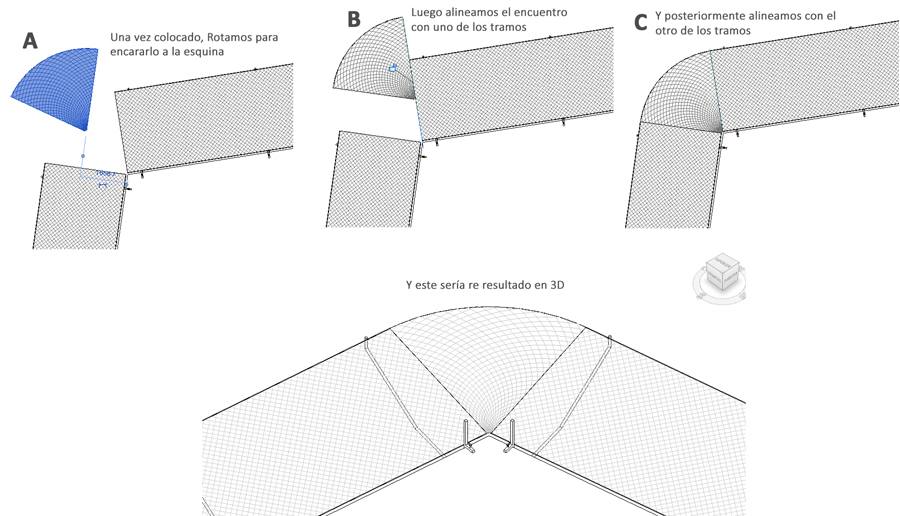

Después vaya a la cinta de opciones de Modificar y seleccione Rotar, para girar el encuentro más orientado a los tramos de red, y después una vez rotado aproximadamente como observa en la imagen, seleccione Alinear (método abreviado AL), marcando ahora uno de los lados para alinear con relación a un tramo de red y luego repita el comando alinear para alinearlo con relación al otro de los lados, y de este modo tendrá colocado el encuentro con relación a ambos lados de la red ménsula, tal como observa:


Posteriormente con la orden de Alinear (abreviado AL), seleccione la cara del tramo recto y después la cara del módulo de encuentro para que se alineen. Y posteriormente con la orden Mover (MV), desplazamos el módulo arrastrándolo desde la esquina hasta ajustarlo en la esquina del encuentro.




5. Veamos ahora que pasa con los encuentro en esquina de más de 90º.

Como los módulos se ajustan como máximo desde Propiedades a un valor entre 10º y 90º, si hemos de cubrir ángulos mayores a 90º hemos de insertar al menos dos módulos como observamos en la imagen.

Cada módulo se selecciona y desde Propiedades le ponemos un ángulo tal que la suma de los dos de como valor el ángulo del encuentro que en este caso de la imágenes de 98º.

Vamos a darle a uno de ellos 60º y al otro 38º, con lo cual la suma de ambos son los 98ºº que hemos de tener para el encuentro.

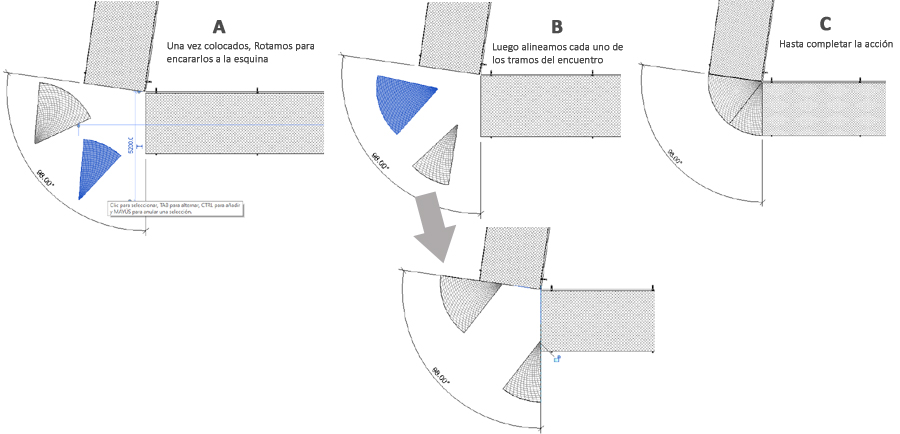

Hecha esta premisa, el resto es igual, es decir se colocan ambos módulos, con la orden Rotar se encaran y posteriormente con la orden Alinear, se alinean ambos módulos para posicionarlos correctamente, tal como observa en la imagen siguiente. En caso necesario utilizaremos la orden Mover, para desplazar los tramos, si resulta más cómodo:



6. Procediendo en función del ángulo del encuentro si es de 90º, mayor de 90º o menor de 90º, haremos conforme se ha descrito anteriormente, con todas las esquinas del forjado.




c) Puedo ver algún video para aclararme más ?.


Efectivamente, desde este videotutorial le ofrecemos la solución completa para resolver encuentros en esquinas independientemente del ángulo de encuentro. En el ejemplo que dura poco más de 10 minutos se ven los tres casos posibles: encuentros a 90º; mayores de 90ª; menores de 90º.
