Colocar Red vertical fachada

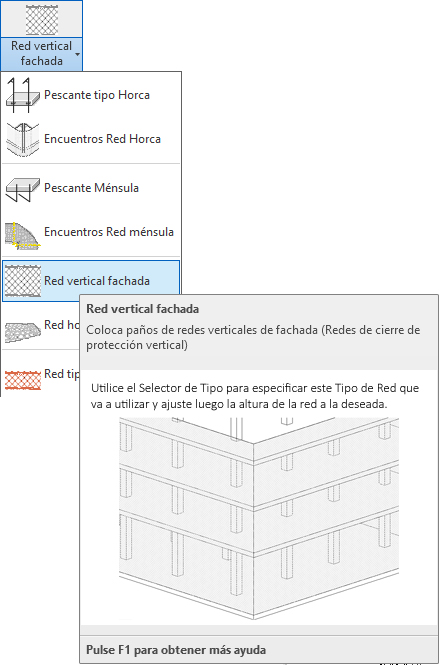

Seleccione desde el selector de tipos, la colocación de redes, tal como observa en la imagen:



Para colocar este tipo de redes sobre la fachada deberá proceder del siguiente modo:


1. Abra una vista de alzado, planta o 3D. Si trabaja en 3D debe recordar que en 3D no se tienen los niveles definidos, razón por la que le recomendamos trabajar siempre en vista alzado / vista planta y al nivel de base de la red.

2. En el menú de UrbiCAD, haga click en el tipo de Red vertical fachada desde el selector de tipos (ver imagen anterior).

3. Utilice para su colocación la opción de línea o de Seleccionar líneas, y designe dos puntos o la línea de colocación del elemento respectivamente.

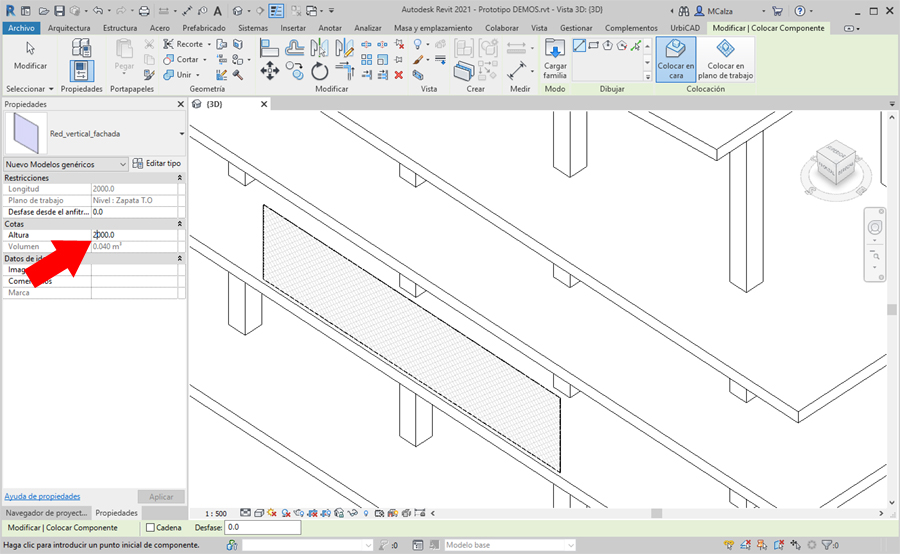

4. Ahora si no lo ha hecho con anterioridad, deberá ajustar la altura de la red que desee, desde el cuadro de Propiedades, tal como observa en la imagen:



Repita la acción en los lados del forjado que estime conveniente.
